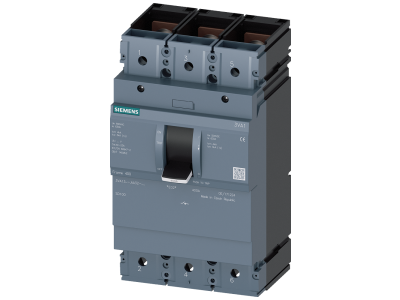

Rozłącznik izolacyjny, IEC, Frame 400, 400 A, 3-bieg., przyłącze płaskie śrubowe | 3VA1340-1AA32-0AA0 Siemens

Alternatywny kod produktu: 3VA13401AA320AA0

Opis i Kluczowe Cechy

Rozłącznik izolacyjny IEC Frame 400 (symbol 3VA1340-1AA32-0AA0) to trójbiegunowe urządzenie klasy 400 A z przyłączem płaskim śrubowym, zaprojektowane zgodnie z normą IEC 60947-3. Stanowi kluczowy element systemów rozłączania i zasilania w instalacjach przemysłowych, infrastrukturalnych oraz budynkach użyteczności publicznej. Zwarta budowa i modułowa konstrukcja ułatwiają montaż, a jednolite wyposażenie dodatkowe zapewnia elastyczność w konfiguracji.

• Prąd znamionowy 400 A: Przeznaczony do rozłączania obwodów o wysokim obciążeniu, zapewniając bezpieczne odłączenie instalacji bez ryzyka zwarcia.
• 3-biegunowa konstrukcja: Dedykowany do systemów trójfazowych, umożliwiający jednoczesne odłączanie wszystkich faz.
• Przyłącze płaskie śrubowe: Trwałe i niezawodne połączenie przewodów, minimalizujące ryzyko obluzowania się styków podczas eksploatacji.
• Zgodność z IEC 60947-3: Spełnia rygorystyczne wymogi normy międzynarodowej dla rozłączników izolacyjnych, gwarantując wysoki poziom bezpieczeństwa.
• Modułowa konstrukcja: Umożliwia szybki montaż i demontaż, a także ułatwia rozbudowę instalacji o dodatkowe wyposażenie (np. styczniki, wyłączniki silnikowe).

Zgodność z Normami

Rozłącznik izolacyjny Frame 400 jest zgodny z normą międzynarodową IEC 60947-3, która określa wymagania dla rozłączników, odłączników i zestyków izolacyjnych. Produkt posiada deklarację zgodności CE, potwierdzającą spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik izolacyjny Frame 400 znajduje zastosowanie w instalacjach wymagających bezpiecznego odłączania wysokoprądowych obwodów trójfazowych. Idealny do zastosowań przemysłowych, infrastrukturalnych oraz w budynkach użyteczności publicznej, gdzie wymagane jest niezawodne i szybkie rozłączanie.

• Główny rozłącznik zasilania w rozdzielnicach przemysłowych i szafach sterowniczych.
• Odłączanie obwodów odbiorczych o wysokim prądzie znamionowym (np. silniki, piece, agregaty prądotwórcze).
• Zabezpieczenie przed nieautoryzowanym dostępem do instalacji poprzez fizyczne odcięcie zasilania.
• Konieczność okresowego przeglądu instalacji – możliwość bezpiecznego odłączenia przez wykwalifikowany personel.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, zgodnie z zaleceniami producenta (dotyczy techniki wtykowej). Przewody należy podłączyć do odpowiednich biegunów, dokręcając śruby przyłączeniowe z zalecanym momentem (szczegóły w dokumentacji technicznej). Po montażu należy przeprowadzić test funkcjonalny, sprawdzając poprawność działania mechanizmu rozłączania i styków.

FAQ

• Czy rozłącznik Frame 400 posiada zabezpieczenie przeciwzwarciowe? Nie, jest to rozłącznik izolacyjny bez wbudowanej ochrony przeciwzwarciowej ani od przeciążeń. Służy wyłącznie do bezpiecznego odłączania instalacji od źródła zasilania.
• Jaki jest zakres prądów znamionowych dla serii 3VA1? Seria 3VA1 obejmuje prądy znamionowe od 63 A do 250 A. Model Frame 400A mieści się w górnym zakresie tej serii.
• Czy rozłącznik może być montowany w technice wtykowej? Tak, konstrukcja urządzenia umożliwia montaż zarówno w sposób stały (na szynie DIN), jak i w technice wtykowej, co ułatwia wymianę i konserwację.
