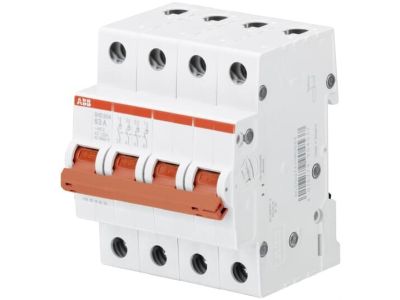

Rozłącznik, pro M compact, SHD204/40 | 2CDD274111R0040 ABB

Alternatywny kod produktu: 2CDD274111R0040

Opis i Kluczowe Cechy

Rozłącznik izolacyjny SHD204/40 (symbol 2CDD274111R0040) to 4-biegunowe urządzenie modułowe przeznaczone do bezpiecznego rozłączania obwodów elektrycznych pod obciążeniem. Zaprojektowany do montażu na szynie DIN, gwarantuje pewne odłączenie zasilania w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielniach domowych. Charakteryzuje się niską stratą mocy i wysoką trwałością mechaniczną.

• 4 bieguny (4P): Zapewnia kompleksowe odłączenie wszystkich przewodów fazowych oraz neutralnego w instalacjach czteroprzewodowych, eliminując ryzyko niepełnego rozłączenia.
• Prąd znamionowy 40A: Przeznaczony do obwodów o maksymalnym prądzie ciągłym 40A, odpowiedni do zasilania grup odbiorników średniej mocy.
• Modułowa konstrukcja (18mm): Kompatybilny z szynami DIN, umożliwia elastyczny montaż w rozdzielnicach i szafach sterowniczych – oszczędność miejsca i ułatwiona wymiana.
• Bezpieczne rozłączanie pod obciążeniem: Pozwala na odłączanie obwodów przy pełnym obciążeniu, co ułatwia prace konserwacyjne i serwisowe bez konieczności wyłączania całej instalacji.
• Niska strata mocy: Minimalizuje nagrzewanie się podczas pracy, co przekłada się na dłuższą żywotność urządzenia i oszczędność energii.

Zgodność z Normami

Rozłącznik SHD204/40 spełnia wymagania normy PN-EN 60947-3 dotyczącej rozłączników, odłączników i zestyków łączących oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Rozłącznik izolacyjny SHD204/40 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest pewne i bezpieczne odłączenie obwodów pod obciążeniem.

• Rozdzielnice przemysłowe i budynków użyteczności publicznej – do rozłączania grup odbiorników.
• Instalacje fotowoltaiczne – jako element zabezpieczający przed niekontrolowanym wyłączeniem w przypadku awarii.
• Obwody zasilania maszyn i urządzeń wymagających okresowego serwisowania.
• Szafy sterownicze i automatyka budynkowa – do odłączania obwodów sterowniczych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN, zachowując odpowiednie odstępy izolacyjne. Zaciski należy dokręcić z zalecanym momentem siły (sprawdzić w dokumentacji technicznej). Podczas podłączania kabli zwrócić uwagę na prawidłowe oznaczenie biegunów (L1, L2, L3, N). Po montażu zaleca się przeprowadzenie testu działania rozłącznika i sprawdzenie ciągłości obwodu.

FAQ

• Czy rozłącznik SHD204/40 może być stosowany jako wyłącznik główny? Tak, urządzenie spełnia wymagania dla rozłączników głównych w instalacjach średniego napięcia roboczego (do 400V), jednak jego zastosowanie powinno być zgodne z projektem instalacji elektrycznej.
• Jaki jest zalecany moment dokręcania zacisków? Dokładny moment dokręcania nie został podany w danych produktu – należy kierować się wartościami podanymi w instrukcji producenta lub normach PN-HD 60364-5-52.
• Czy rozłącznik jest wyposażony w wskaźnik położenia styków? Tak, SHD204/40 posiada widoczny wskaźnik położenia styków (załączony/rozłączony), co ułatwia wizualną kontrolę stanu urządzenia.
