Rozłącznik, pro M compact, SHD204/32 | 2CDD274111R0032 ABB

Opis i Kluczowe Cechy

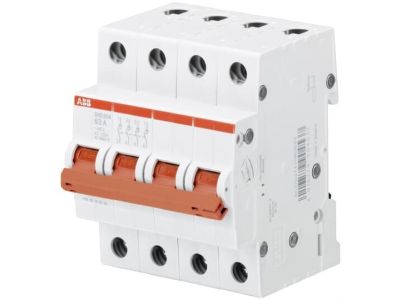

Rozłącznik izolacyjny ABB SHD204/32 z serii pro M compact to zaawansowane rozwiązanie aparaturowe zaprojektowane z myślą o bezpiecznym i skutecznym rozłączaniu obwodów elektrycznych. Jako urządzenie 4-biegunowe (4P), pozwala na jednoczesne odcięcie wszystkich faz oraz toru neutralnego, co jest kluczowe dla zapewnienia pełnej izolacji układu podczas prac serwisowych lub w sytuacjach awaryjnych. Prąd znamionowy wynoszący 32 A umożliwia współpracę z szeroką gamą odbiorników w instalacjach komercyjnych i przemysłowych.

• Konstrukcja 4-biegunowa: Zapewnia kompleksowe rozłączenie zasilania w układach trójfazowych z torem N.
• Seria pro M compact: Pełna kompatybilność z systemem szynowym i akcesoriami ABB, co ułatwia szybką rozbudowę rozdzielnicy.
• Wysoka wytrzymałość: Mechanizm przełączający został zaprojektowany do pracy w trudnych warunkach, gwarantując długą żywotność mechaniczną i elektryczną.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo personelu obsługującego instalację.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektrotechnicznych. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu urządzenie gwarantuje bezpieczną przerwę izolacyjną oraz zdolność do przewodzenia prądów roboczych i przeciążeniowych w określonych warunkach.

Zastosowanie

Rozłącznik ABB SHD204/32 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym rozwiązaniem jako główny wyłącznik w rozdzielnicach piętrowych, szafach sterowniczych oraz jako element odcinający zasilanie dla konkretnych maszyn i urządzeń o poborze prądu nieprzekraczającym 32 A. Dzięki kompaktowej budowie zajmuje optymalną ilość miejsca na szynie DIN, co pozwala na gęstą zabudowę aparatury wewnątrz rozdzielnicy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Rozłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne mocowanie przewodów o odpowiednim przekroju, dostosowanym do obciążenia 32 A.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji, co zwiększa elastyczność projektowania układu rozdzielnicy.

FAQ

1. Czy rozłącznik SHD204/32 posiada funkcję zabezpieczenia nadprądowego?
Nie, SHD204/32 jest rozłącznikiem izolacyjnym, co oznacza, że służy do manewrowania obwodami i zapewnienia przerwy izolacyjnej. Nie posiada wbudowanego wyzwalacza termicznego ani magnetycznego.

2. Czy można go stosować w instalacjach domowych?
Tak, parametry techniczne i stopień ochrony pozwalają na stosowanie go zarówno w budownictwie mieszkaniowym, jak i w wymagających instalacjach przemysłowych.

3. Czy urządzenie jest kompatybilne z szynami grzebieniowymi?
Tak, jako część rodziny pro M compact, rozłącznik jest przystosowany do łączenia za pomocą standardowych szyn fazowych ABB, co znacząco skraca czas montażu.
