Rozłącznik, pro M compact, SHD203/32 | 2CDD273111R0032 ABB

Alternatywny kod produktu: 2CDD273111R0032

Opis i Kluczowe Cechy

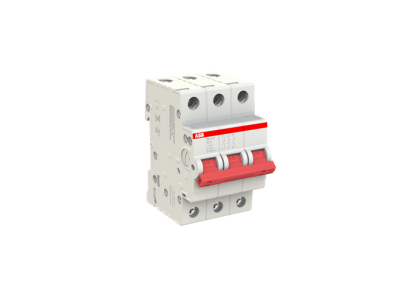

Rozłącznik izolacyjny SHD203/32 (symbol 2CDD273111R0032) to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Zaprojektowany do montażu na szynie DIN, co ułatwia instalację w szafach rozdzielczych i rozdzielnicach. Napięcie znamionowe 400V AC i prąd znamionowy 32A zapewniają niezawodną pracę w standardowych instalacjach przemysłowych i budynkowych.

• 3-biegunowa konstrukcja: Umożliwia jednoczesne odłączanie wszystkich trzech faz w układzie trójfazowym, co eliminuje ryzyko niepełnego odcięcia zasilania.
• Prąd znamionowy 32A: Przeznaczony do obwodów o średnim obciążeniu, takich jak silniki, piece lub instalacje oświetleniowe.
• Napięcie znamionowe 400V AC: Zapewnia kompatybilność z powszechnie stosowanymi sieciami trójfazowymi w instalacjach przemysłowych.
• Montaż na szynie DIN: Szybki i pewny montaż w szafach rozdzielczych, ułatwiający organizację przestrzeni i późniejsze rozbudowy instalacji.
• Izolacyjne odłączanie: Zapewnia widoczne przerwanie obwodu, co jest wymagane w instalacjach zgodnych z przepisami bezpieczeństwa.

Zgodność z Normami

Rozłącznik SHD203/32 spełnia wymagania norm europejskich dotyczących aparatury łączeniowej (PN-EN 60947-3). Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami bezpieczeństwa VDE i IEC.

Zastosowanie

SHD203/32 znajduje zastosowanie w miejscach, gdzie wymagane jest pewne i widoczne odłączenie zasilania w obwodach trójfazowych.

• Odłączanie silników elektrycznych przed konserwacją lub naprawą.
• Bezpieczne wyłączanie obwodów zasilających piece, nagrzewnice lub inne odbiorniki trójfazowe.
• Stosowanie w rozdzielnicach budynków wielorodzinnych lub komercyjnych.
• Zabezpieczenie instalacji oświetleniowych w halach przemysłowych lub na placach budowy.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN zgodnie z instrukcją producenta, zachowując odpowiednie odstępy między sąsiednimi aparatami. Przed podłączeniem należy upewnić się, że napięcie w obwodzie zostało całkowicie odłączone i zweryfikować dobór przewodów pod względem przekroju (zalecany min. 6 mm² dla prądu 32A). Po montażu należy przeprowadzić test funkcjonalny, sprawdzając poprawność odłączania wszystkich biegunów.

FAQ

• Czy rozłącznik SHD203/32 posiada funkcję łączenia pod obciążeniem? Nie – jest to rozłącznik izolacyjny, zaprojektowany wyłącznie do odłączania obwodu w stanie beznapięciowym, zgodnie z normą PN-EN 60947-3.
• Jaki typ zacisków posiada rozłącznik? Urządzenie wyposażone jest w zaciski śrubowe, umożliwiające pewne połączenie przewodów o przekroju do 16 mm².
• Czy rozłącznik jest przystosowany do montażu w skrzynkach natynkowych? Tak – dzięki konstrukcji na szynę DIN, może być montowany zarówno w szafach rozdzielczych, jak i w standardowych skrzynkach natynkowych wyposażonych w szynę montażową.
