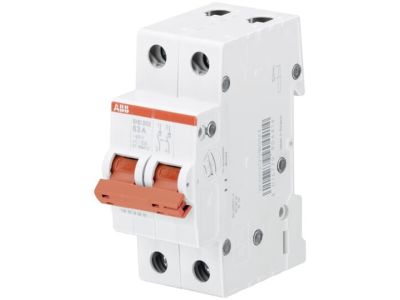

Rozłącznik, pro M compact, SHD202/25 | 2CDD272111R0025 ABB

Alternatywny kod produktu: 2CDD272111R0025

Opis i Kluczowe Cechy

Rozłącznik izolacyjny SHD202/25 (symbol 2CDD272111R0025) z serii pro M compact to kompaktowe urządzenie służące do bezpiecznego odłączania obwodów elektrycznych. Przeznaczony do montażu na szynie DIN, charakteryzuje się wysoką niezawodnością i trwałością. Wyposażony w dwa bieguny (2P) i znamionowy prąd 25A, idealnie sprawdza się w instalacjach przemysłowych i budynkach użyteczności publicznej.

• 2 bieguny (2P): Umożliwia odłączanie zarówno fazy, jak i neutralnego przewodu, zapewniając pełną izolację obwodu.
• Prąd znamionowy 25A: Wystarczający dla typowych obwodów oświetleniowych i gniazd w instalacjach średnioprądowych.
• Montaż na szynie DIN: Szybki i prosty montaż w szafach rozdzielczych i tablicach sterowniczych bez konieczności użycia dodatkowych narzędzi.
• Pro M compact – kompaktowa budowa: Oszczędza miejsce w rozdzielnicy, zachowując pełną funkcjonalność.
• Bezpieczeństwo izolacyjne: Zapewnia pewne odłączenie obwodu w stanie beznapięciowym, zgodnie z wymaganiami norm bezpieczeństwa.

Zgodność z Normami

Rozłącznik SHD202/25 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami PN-EN 60947-3 oraz VDE 0660, co gwarantuje jego zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Rozłącznik izolacyjny SHD202/25 znajduje zastosowanie w miejscach wymagających pewnego i bezpiecznego odłączania obwodów elektrycznych.

• Instalacje przemysłowe – do odłączania obwodów maszyn i urządzeń.
• Budynek użyteczności publicznej – do zasilania oświetlenia, gniazd wtykowych i innych obwodów.
• Systemy automatyki i sterowania – do izolowania poszczególnych segmentów instalacji.
• Rozdzielnice mieszkaniowe i lokalowe – jako element głównego wyłącznika obwodu.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że wszystkie przewody są bez napięcia. Rozłącznik należy zamontować na szynie DIN, upewniając się, że jest odpowiednio zamocowany i nie ma luzów. Przewody należy podłączać zgodnie z oznaczeniami na urządzeniu (L1, N, PE), stosując odpowiednie momenty dokręcania. Po montażu należy przeprowadzić test działania, sprawdzając, czy rozłącznik prawidłowo odcina zasilanie.

FAQ

• Czy rozłącznik SHD202/25 nadaje się do montażu na zewnątrz? Urządzenie jest przeznaczone do instalacji wewnętrznych. Stopień ochrony nie został określony w danych produktu – zaleca się stosowanie w suchych i zabezpieczonych przed wilgocią pomieszczeniach.
• Jaki jest zakres temperatur pracy rozłącznika? Dokładny zakres nie został podany w danych produktu. Standardowo dla podobnych urządzeń wynosi od -25°C do +55°C (informacja należy zweryfikować w dokumentacji technicznej).
• Czy rozłącznik wymaga okresowej konserwacji? Nie – urządzenie jest bezobsługowe. W przypadku uszkodzenia mechanicznego lub zwarcia należy wymienić je na nowe.
