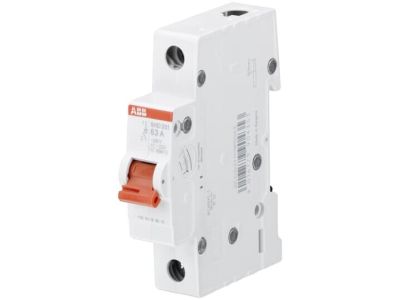

Rozłącznik, pro M compact, SHD201/40 | 2CDD271111R0040 ABB

Alternatywny kod produktu: 2CDD271111R0040

Opis i Kluczowe Cechy

Rozłącznik SHD201/40 pro M compact (symbol 2CDD271111R0040) to jednofazowy, 1-biegunowy rozłącznik izolacyjny o prądzie znamionowym 40A. Zaprojektowany zgodnie z normami bezpieczeństwa, zapewnia pewne i jednoznaczne odłączanie obwodów podczas prac konserwacyjnych lub awaryjnych. Przeznaczony do montażu na standardowej szynie DIN 35 mm w szafach rozdzielczych i tablicach sterowniczych.

• 1-biegunowa konstrukcja 40A: Pozwala na odłączanie pojedynczego obwodu fazowego, co ułatwia izolację konkretnego segmentu instalacji przy zachowaniu ciągłości zasilania pozostałych obwodów.
• Izolacja obwodu: Zapewnia bezpieczne odłączenie napięcia w trakcie prac serwisowych, minimalizując ryzyko porażenia prądem.
• Montaż na szynie DIN 35 mm: Standardowe rozwiązanie w nowoczesnych rozdzielnicach, ułatwiające instalację i późniejsze modyfikacje układu.
• Prosta obsługa: Mechanizm dźwigniowy umożliwia szybkie i intuicyjne odłączanie oraz podłączanie obwodu.
• Zgodność z normami bezpieczeństwa: Spełnia wymagania dla rozłączników izolacyjnych w zakresie niezawodnej izolacji i ochrony przeciwporażeniowej.

Zgodność z Normami

Rozłącznik SHD201/40 spełnia wymogi normy EN 60947-3 dotyczącej rozłączników, odłączników i zestyków rozłącznych. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik SHD201/40 pro M compact znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest bezpieczne i jednoznaczne odłączanie pojedynczych obwodów fazowych.

• Odłączanie obwodów oświetleniowych w budynkach mieszkalnych, biurowcach lub obiektach przemysłowych.
• Izolacja obwodów gniazd wtykowych do celów konserwacyjnych lub remontowych.
• Zastosowanie w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Wyodrębnianie obwodów zasilających poszczególne odbiorniki w rozdzielnicach budynkowych.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia i zabezpieczona przed przypadkowym załączeniem. Rozłącznik montować na szynie DIN 35 mm, zwracając uwagę na prawidłowe ułożenie przewodów fazowych. Po montażu przeprowadzić próbę działania – dźwignia powinna płynnie przechodzić między pozycjami ON/OFF bez zacięć. Zaleca się stosowanie odpowiedniego momentu dokręcania przewodów zgodnie z dokumentacją techniczną.

FAQ

• Czy rozłącznik SHD201/40 może być stosowany jako wyłącznik główny? Nie – jest to rozłącznik izolacyjny, nie posiadający funkcji zabezpieczenia nadprądowego. Służy jedynie do odłączania obwodu w stanie beznapięciowym.
• Jaki jest maksymalny prąd roboczy rozłącznika? Maksymalny prąd znamionowy wynosi 40A przy napięciu 230V AC.
• Czy rozłącznik nadaje się do montażu w szafach zewnętrznych? Stopień ochrony nie został określony. Zaleca się stosowanie w suchych pomieszczeniach lub w obudowach o odpowiednim stopniu ochrony IP.
