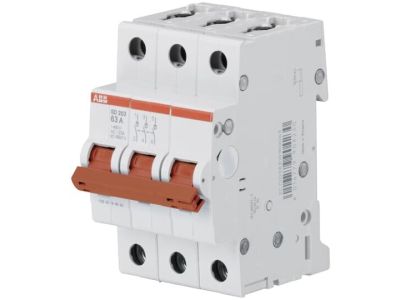

Rozłącznik, pro M compact, SD203/32 | 2CDD283101R0032 ABB

Alternatywny kod produktu: 2CDD283101R0032

Opis i Kluczowe Cechy

Rozłącznik izolacyjny pro M compact SD203/32 (symbol 2CDD283101R0032) to 3-biegunowe (3P) urządzenie o prądzie znamionowym 32A, zaprojektowane do bezpiecznego odłączania obwodów elektrycznych w instalacjach przemysłowych i budynkowych. Kompaktowa budowa ułatwia montaż w szafach rozdzielczych, a wbudowany mechanizm szybkiego zacisku zapewnia pewne połączenie z szynami nośnymi.

• 3-biegunowa konstrukcja (3P): Umożliwia jednoczesne odłączanie trzech faz zasilania, co gwarantuje pełną izolację obwodu w sytuacjach awaryjnych lub podczas konserwacji.
• Prąd znamionowy 32A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu, takich jak silniki, piece lub instalacje oświetleniowe.
• Kompaktowe wymiary: Zajmuje minimalną przestrzeń w rozdzielnicy, co pozwala na optymalne zagospodarowanie miejsca.
• Szybki montaż na szynach TH35: Wbudowane szyny nośne (EN 60715) umożliwiają błyskawiczny i stabilny montaż bez dodatkowych akcesoriów.
• Wskaźnik stanu rozłącznika: Czytelna pozycja dźwigni (załączony/rozłączony) minimalizuje ryzyko błędnej obsługi.

Zgodność z Normami

Rozłącznik SD203/32 spełnia wymagania normy EN 60947-3 dotyczącej aparatury łączeniowej niskonapięciowej. Posiada oznaczenie CE oraz certyfikację zgodnie z obowiązującymi dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

SD203/32 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i bezpieczne odłączanie obwodów elektrycznych, zarówno w nowoczesnych instalacjach przemysłowych, jak i budynkach użyteczności publicznej.

• Odłączanie trójfazowych obwodów zasilających w szafach rozdzielczych.
• Zabezpieczenie przed nieuprawnionym załączeniem podczas prac konserwacyjnych lub naprawczych.
• Stosowanie w instalacjach silników, pomp, wentylatorów lub układów grzewczych.
• Wyłączanie obwodów oświetleniowych w dużych obiektach (hale, biurowce, centra handlowe).

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Urządzenie montować na szynie TH35 (EN 60715) z odpowiednim momentem dokręcania wg dokumentacji producenta. Dźwignia rozłącznika musi znajdować się w pozycji „0” (rozłączony) podczas montażu. Po zakończeniu instalacji przeprowadzić test funkcjonalny – sprawdzić pewność połączeń i brak zwarć.

FAQ

• Czy rozłącznik jest wyposażony w wbudowane zabezpieczenie zwarciowe? Nie – SD203/32 jest rozłącznikiem izolacyjnym, nie pełni funkcji zabezpieczenia zwarciowego. Wymaga współpracy z odpowiednim zabezpieczeniem nadprądowym (np. wyłącznikiem instalacyjnym).
• Jaka jest maksymalna moc obwodu, którą można odłączać? Maksymalna moc zależy od napięcia znamionowego (np. 32A przy 400V AC daje ok. 22 kW). Dokładną wartość należy sprawdzić w dokumentacji technicznej.
• Czy rozłącznik jest przystosowany do montażu na zewnątrz? SD203/32 nie posiada stopnia ochrony IP odpowiedniego do pracy w warunkach atmosferycznych. Powinien być stosowany wyłącznie w suchych, wewnętrznych pomieszczeniach.
