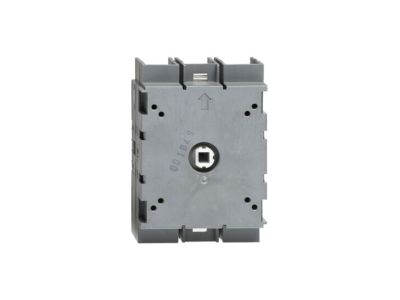

Rozłącznik OT100FT3, 3P 100A 37kW montaż na drzwi, bez wałka i rączki | 1SCA105023R1001 ABB

Alternatywny kod produktu: 1SCA105023R1001

Opis i Kluczowe Cechy

Rozłącznik OT100FT3 (symbol 1SCA105023R1001) to 3-biegunowe urządzenie o prądzie znamionowym 100A, przeznaczone do montażu na drzwiach szafy rozdzielczej. Przystosowane do mocy 37kW, charakteryzuje się kompaktową budową modułową i zapewnia wysoki poziom niezawodności oraz bezpieczeństwa podczas eksploatacji.

• 3-biegunowa konstrukcja: Rozwiązanie do instalacji trójfazowych, zapewniające kompletne odłączenie wszystkich faz odbiornika.
• Prąd znamionowy 100A: Przystosowany do pracy z obciążeniem do 100A, odpowiedni dla mocy do 37kW.
• Montaż na drzwiach szafy: Umożliwia szybki i wygodny dostęp do urządzenia w celu konserwacji lub awaryjnego odłączenia zasilania.
• Budowa modułowa: Kompaktowe wymiary ułatwiają integrację z innymi elementami rozdzielnicy, oszczędzając przestrzeń.
• Pełne bezpieczeństwo: Zapewnia izolację wszystkich biegunów, minimalizując ryzyko zwarć i porażenia prądem podczas obsługi.

Zgodność z Normami

Rozłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego oraz posiada oznaczenie CE. Zgodny z dyrektywami LVD i EMC, co potwierdza jego wysoką jakość i niezawodność w instalacjach przemysłowych.

Zastosowanie

Urządzenie przeznaczone do stosowania w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz systemach automatyki przemysłowej, gdzie wymagane jest pewne i bezpieczne odłączenie obwodu.

• Odłączanie obwodów trójfazowych w instalacjach przemysłowych – np. silników, maszyn produkcyjnych.
• Sterowanie i zabezpieczenie linii zasilających w budynkach użyteczności publicznej.
• Zastosowanie w systemach PV, agregatach prądotwórczych oraz instalacjach awaryjnego zasilania.
• Montaż w szafach rozdzielczych w celu zapewnienia bezpiecznej obsługi instalacji przez personel.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie montować na drzwiach szafy w sposób zapewniający stabilne mocowanie i swobodny dostęp do dźwigni. Po zamontowaniu należy sprawdzić działanie mechanizmu przełączającego oraz poprawność połączeń elektrycznych. Regularne przeglądy techniczne zalecane są co najmniej raz na rok.

FAQ

• Czy rozłącznik OT100FT3 posiada zabezpieczenie zwarciowe? Urządzenie pełni rolę izolacyjną i odłączającą, nie pełni funkcji zabezpieczenia zwarciowego. Należy stosować dodatkowe zabezpieczenia (np. bezpieczniki, wyłączniki) w obwodzie.
• Jakie są wymiary urządzenia? Dokładne wymiary nie zostały podane w danych wejściowych. Zaleca się sprawdzenie dokumentacji technicznej produktu przed montażem.
• Czy rozłącznik jest przystosowany do montażu zewnętrznego? Produkt przeznaczony jest do stosowania wewnątrz pomieszczeń. W przypadku instalacji zewnętrznych wymagane jest zapewnienie odpowiedniego stopnia ochrony IP (np. IP54) poprzez zastosowanie dodatkowej obudowy.
