Rozłącznik On/Off In=63A P=37kW P3-63/EA/SVB-SW/HI11 P/T | 022264 Eaton

Alternatywny kod produktu: P3-63/EA/SVB-SW/HI11

Opis i Kluczowe Cechy

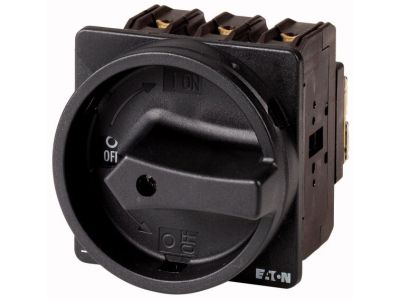

Rozłącznik izolacyjny On/Off P3-63/EA/SVB-SW/HI11 P/T (symbol 022264) to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów w warunkach przemysłowych. Prąd ciągły 63 A pozwala na pewną pracę w obwodach o znacznym obciążeniu, a moc znamionowa 30 kW (AC-23A, 400 V) zapewnia odpowiednią wydajność przy sterowaniu silnikami i innymi odbiornikami. Wyposażony w czarny uchwyt obrotowy z pierścieniem blokującym oraz możliwość zablokowania w położeniu 0 (Wył.). Stopień ochrony IP65 z przodu gwarantuje odporność na pył i wilgoć w miejscu montażu.

• Prąd ciągły Iu = 63 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa 30 kW (AC-23A, 400 V): Wysoka wydajność przy łączeniu silników i odbiorników indukcyjnych.
• Stopień ochrony IP65 z przodu: Odporność na wnikanie pyłu i wody – idealny do montażu w trudnych warunkach (np. hale produkcyjne, maszyny).
• Blokada w położeniu 0 (Wył.): Możliwość zablokowania kłódką lub innym zabezpieczeniem, co uniemożliwia przypadkowe załączenie podczas prac serwisowych.
• Funkcja STOP (zatrzymanie awaryjne): Umożliwia szybkie odłączenie napięcia w sytuacjach awaryjnych, zwiększając bezpieczeństwo operatora.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Jest zgodny z IEC/EN 60947-3 jako rozłącznik izolacyjny oraz z wytycznymi NEMA 12, co potwierdza jego niezawodność i bezpieczeństwo w instalacjach przemysłowych.

Zastosowanie

Rozłącznik P3-63 stanowi uniwersalne rozwiązanie do odłączania i zabezpieczania obwodów w instalacjach elektrycznych. Dzięki swojej konstrukcji i parametrom znajduje zastosowanie w wielu scenariuszach:

• Wyłącznik główny w rozdzielnicach i szafach sterowniczych – umożliwia bezpieczne odcięcie zasilania całej instalacji.
• Wyłącznik serwisowy do maszyn i urządzeń – pozwala na beznapięciowy dostęp podczas konserwacji i napraw.
• Funkcja STOP w systemach awaryjnego zatrzymania – szybkie odłączenie odbiorników w sytuacji zagrożenia.
• Sterowanie i odłączanie silników, pomp, wentylatorów i innych odbiorników o mocy do 30 kW (przy 400 V AC-23A).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Rozłącznik przeznaczony jest do montażu podtynkowego – sposób mocowania oraz moment dokręcania zacisków należy dostosować do dokumentacji producenta dołączonej do urządzenia. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 63 A. Zaleca się użycie styków pomocniczych lub zacisków przewodu neutralnego montowanych przez użytkownika (nie wchodzą w skład zestawu).

FAQ

• Czy rozłącznik posiada blokadę uniemożliwiającą przypadkowe załączenie? Tak, urządzenie wyposażono w element blokujący, który pozwala na zablokowanie uchwytu w położeniu 0 (Wył.) za pomocą kłódki lub innego zabezpieczenia.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP65 zapewniany jest z przodu rozłącznika. Tył urządzenia nie jest chroniony w takim stopniu – należy to uwzględnić przy wyborze miejsca montażu.
• Czy do rozłącznika można dołączyć styki pomocnicze? Tak, urządzenie przewiduje możliwość montażu styków pomocniczych lub zacisków przewodu neutralnego przez użytkownika (akcesoria nie są dostarczane w zestawie).
