Rozłacznik On/Off In=63A P=37kW P3-63/EA/SVB/N/HI11 P/T | 067351 Eaton

Alternatywny kod produktu: P3-63/EA/SVB/N/HI11

Opis i Kluczowe Cechy

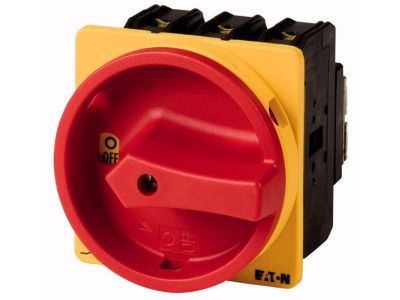

Rozłącznik On/Off o symbolu 067351 to 3-biegunowy + N wyłącznik główny z czerwonym uchwytem obrotowym i żółtym pierścieniem blokującym. Dzięki znamionowemu prądowi ciągłemu Iu = 63 A oraz mocy 30 kW w kategorii AC-23A przy 400 V zapewnia bezpieczne przełączanie obwodów o dużym obciążeniu. Stopień ochrony IP65 z przodu umożliwia pracę w trudnych warunkach, a możliwość blokady w pozycji 0 (wył.) spełnia wymagania funkcji wyłączania awaryjnego.

• Znamionowy prąd ciągły Iu = 63 A: umożliwia bezpieczne przewodzenie prądu w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Moc znamionowa 30 kW (AC-23A, 400 V): gwarantuje niezawodne łączenie obciążeń silnikowych i rezystancyjnych w instalacjach przemysłowych.
• Stopień ochrony IP65 z przodu: odporność na pył i strumienie wody – idealny do hal produkcyjnych, szaf zewnętrznych i środowisk wilgotnych.
• Czerwony uchwyt obrotowy z żółtym pierścieniem blokującym: szybka identyfikacja i możliwość zablokowania w pozycji 0 (wył.), co spełnia wymogi wyłączania awaryjnego.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, ułatwiając montaż w rozdzielnicach i puszkach podtynkowych.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL. Jako rozłącznik izolacyjny jest zgodny z IEC/EN 60947-3 oraz NEMA12. Posiada certyfikat CE.

Zastosowanie

Rozłącznik przeznaczony jest do stosowania jako wyłącznik główny, wyłącznik serwisowy oraz wyłącznik awaryjny w instalacjach przemysłowych i komercyjnych.

• Wyłączanie główne i odłączanie zasilania całych szaf sterowniczych lub maszyn.
• Funkcja wyłączania awaryjnego dzięki ergonomicznemu czerwonemu uchwytowi z blokadą w pozycji 0.
• Rozłączanie izolacyjne w obwodach silnikowych kategorii AC-23A – obsługa odbiorników o dużym prądzie rozruchowym.
• Zastosowanie w rozdzielnicach podtynkowych w wymagających środowiskach (IP65).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone do montażu podtynkowego – należy zamontować w odpowiedniej obudowie lub puszce instalacyjnej zgodnie z dokumentacją producenta. Przy zaciskach śrubowych dokręcać momentem podanym w instrukcji. Przekrój przewodów dobrać do prądu znamionowego 63 A. Po montażu sprawdzić poprawność działania blokady w pozycji 0 oraz funkcji wyłącznika.

FAQ

• Czy rozłącznik nadaje się do wyłączania awaryjnego? Tak, posiada czerwony uchwyt obrotowy z żółtym pierścieniem blokującym. Można go zablokować w pozycji 0 (wył.), co spełnia wymagania funkcji wyłączania awaryjnego.
• Jaki jest stopień ochrony? Przód rozłącznika posiada stopień ochrony IP65 (odporność na pył i strumienie wody). Tylna część przeznaczona do montażu w osłonie – wymagane zachowanie obudowy.
• Jaką normę spełnia jako rozłącznik izolacyjny? Jest zgodny z IEC/EN 60947-3, co potwierdza zdolność do bezpiecznego odłączania napięcia w pozycji wyłączonej.
