Rozłacznik On/Off In=32A P=15kW P1-32/IVS P/T | 093303 Eaton

Alternatywny kod produktu: P1-32/IVS

Opis i Kluczowe Cechy

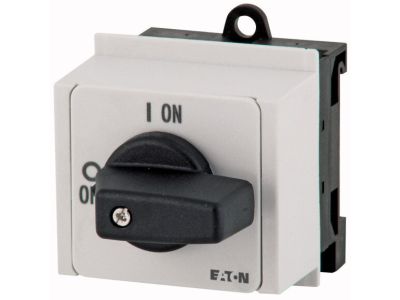

Rozłącznik On/Off P1-32/IVS P/T (symbol 093303) to trzybiegunowy przełącznik odłączający o znamionowym prądzie ciągłym Iu = 32 A, przeznaczony do bezpiecznego załączania i wyłączania obwodów elektrycznych. Wyposażony w czarne pokrętło z tabliczką czołową ułatwia identyfikację i obsługę. Szerokość modułu oraz pozostałe wymiary należy sprawdzić w karcie katalogowej producenta.

• Znamionowy prąd ciągły Iu = 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. dla odbiorników o mocy do 15 kW przy odpowiednim napięciu.
• Liczba biegunów: 3 (trzybiegunowy): Pozwala na jednoczesne odłączanie wszystkich trzech faz w sieciach trójfazowych, zapewniając pełne bezpieczeństwo podczas prac serwisowych.
• Czarne pokrętło z tabliczką czołową: Umożliwia szybką i jednoznaczną identyfikację stanu łącznika (ZAŁ/WYŁ) oraz czytelne opisanie funkcji w rozdzielnicy.
• Mocowanie w rozdzielnicy serwisowej: Przeznaczony do montażu w typowych rozdzielnicach modułowych, co zapewnia łatwą integrację z istniejącą instalacją.
• Konstrukcja typu On/Off: Prosta i niezawodna funkcja odłączania – idealna do ręcznego wyłączania obwodów w celach konserwacyjnych lub awaryjnych.

Zgodność z Normami

Rozłącznik spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z ogólnymi standardami dla aparatury modułowej, co gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Rozłącznik P1-32/IVS znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne odłączanie trójfazowych obwodów odbiorczych. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz w rozdzielnicach serwisowych.

• Odłączanie silników, grzałek i innych odbiorników trójfazowych w celach serwisowych.
• Główny wyłącznik obwodu w maszynach i urządzeniach (funkcja bezpieczeństwa).
• Sterowanie oświetleniem lub gniazdami w systemach automatyki budynkowej.
• Zastosowanie jako rozłącznik bezpieczeństwa w rozdzielnicach na budowach i w obiektach tymczasowych.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie mocuje się w rozdzielnicy serwisowej na szynie DIN (TH35) zgodnie z instrukcją producenta. Przekrój przewodów oraz moment dokręcania zacisków dobrać do prądu znamionowego 32 A i obowiązujących przepisów. Zaleca się stosowanie osłon zacisków dla dodatkowego bezpieczeństwa.

FAQ

• Czy rozłącznik jest podświetlany? Nie – w danych produktu nie ma informacji o podświetleniu. Rozłącznik wyposażono w czarne pokrętło, które nie zawiera elementów świecących.
• Jaki jest stopień ochrony rozłącznika? Producent podaje stopień ochrony NEMA (nieokreślony). Dla typowych instalacji wewnątrz rozdzielnicy przyjmuje się, że aparatura modułowa posiada ochronę IP20, co chroni przed dotykiem palcami i ciałami stałymi powyżej 12,5 mm.
• Jaka jest szerokość modułu (ilość modułów)? Szerokość nie została podana w dostarczonych danych. Należy sprawdzić wymiary w karcie katalogowej producenta lub bezpośrednio na produkcie.
