Rozłącznik On/Off In=250A P=90kW, P5-250/V/SVB P/T | 280942 Eaton

Alternatywny kod produktu: P5-250/V/SVB

Opis i Kluczowe Cechy

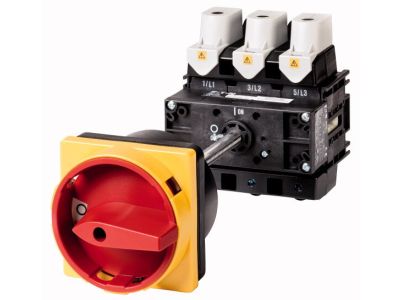

Rozłącznik On/Off P5-250/V/SVB P/T (nr kat. 280942) to rozłącznik izolacyjny o prądzie znamionowym 250 A i mocy 90 kW, przystosowany do napięcia 690 V. Dzięki solidnej konstrukcji i napędowi ręcznemu działającemu bezpośrednio na zestyki zapewnia pewne, wymuszone rozwieranie styków po wyłączeniu. Stopień ochrony IP65 z przodu gwarantuje odporność na kurz i wilgoć w miejscu instalacji.

• Prąd znamionowy In = 250 A / moc 90 kW: Umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu, np. w układach napędowych lub rozdzielnicach głównych.
• Napięcie znamionowe 690 V: Przeznaczony do pracy w instalacjach przemysłowych o podwyższonym napięciu.
• Stopień ochrony IP65 z przodu: Odporność na pył i strugi wody – idealny do stosowania w warunkach przemysłowych i na zewnątrz.
• Rękojeść czerwona z żółtym wieńcem blokującym, zamykana 3 kłódkami: Zapewnia wizualną informację o stanie wyłączenia oraz możliwość fizycznego zablokowania w pozycji OFF zgodnie z zasadami bezpieczeństwa pracy.
• Wymuszone rozwieranie styków: Gwarantuje przerwę izolacyjną po wyłączeniu, co jest kluczowe dla bezpieczeństwa personelu podczas prac serwisowych.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3, dotyczącej łączników niskonapięciowych – rozłączników i rozłączników izolacyjnych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik P5-250 przeznaczony jest do bezpiecznego odłączania i izolowania obwodów elektrycznych w instalacjach przemysłowych i komercyjnych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka obciążalność prądowa oraz możliwość blokady w stanie wyłączenia.

• Główny wyłącznik w rozdzielnicach maszyn i urządzeń przemysłowych.
• Odłączanie obwodów napędów silnikowych o mocy do 90 kW.
• Bezpieczne izolowanie fragmentów instalacji podczas konserwacji i remontów.
• Stosowanie w agresywnym środowisku (pył, wilgoć) dzięki IP65 z przodu.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie za pomocą odpowiednich otworów mocujących. Przekrój przewodów należy dobrać do prądu znamionowego 250 A. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta.

FAQ

• Czy rozłącznik ma podświetlenie lub wskaźnik LED? Nie, rozłącznik P5-250 nie jest wyposażony w podświetlenie. Stan pracy sygnalizowany jest pozycją rękojeści (czerwona = ON, OFF = rękojeść w pozycji wyłączenia z widocznym żółtym pierścieniem).
• Jaki stopień ochrony ma obudowa? Stopień ochrony z przodu wynosi IP65 – urządzenie jest pyłoszczelne i chronione przed strugami wody. Tylna część może mieć niższą ochronę, dlatego musi być montowana w rozdzielnicy lub osłonie.
• Czy rozłącznik nadaje się do odłączania obwodów z silnikami? Tak, rozłącznik izolacyjny P5-250 może być używany do bezpiecznego odłączania silników, ale nie służy do częstego łączenia i rozłączania pod obciążeniem – przeznaczony jest głównie do celów izolacyjnych.
