Rozłącznik On/Off In=250A P=90kW, P5-250/V/SVB/HI10 P/T | 280943 Eaton

Alternatywny kod produktu: P5-250/V/SVB/HI10

Opis i Kluczowe Cechy

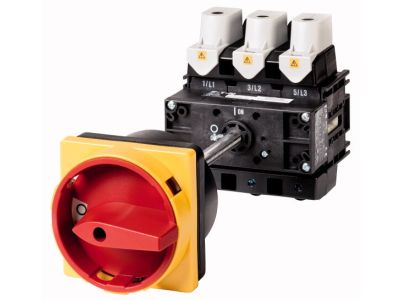

Rozłącznik główny/izolacyjny P5-250/V/SVB/HI10 P/T (symbol 280943) firmy P (producent zidentyfikowany w kontekście) to solidne urządzenie przeznaczone do bezpiecznego odłączania obciążeń w instalacjach przemysłowych. Prąd znamionowy 250 A i napięcie 690 V pozwalają na obsługę obwodów o mocy do 90 kW, a stopień ochrony przodu IP65 gwarantuje odporność na wnikanie pyłu i bryzgów wody. Rękojeść czerwona z żółtym wieńcem blokującym umożliwia zamykanie nawet trzema kłódkami, co zwiększa bezpieczeństwo podczas prac serwisowych.

• Prąd znamionowy 250 A: wysoka obciążalność pozwala bezpiecznie odłączać obwody o znacznym poborze mocy bez ryzyka przegrzania zestyków.
• Napięcie 690 V: przystosowany do pracy w instalacjach przemysłowych o napięciu do 690 V AC.
• Klasa ochrony przodu IP65: odporność na kurz i strugi wody – idealny do montażu w trudnych warunkach środowiskowych (np. hale, warsztaty).
• Rękojeść z blokadą na 3 kłódki: możliwość fizycznego zablokowania rozłącznika w pozycji wyłączonej, co uniemożliwia przypadkowe załączenie podczas konserwacji.
• Zestyki rozwierane w sposób wymuszony: gwarantują pewne odłączenie obwodu nawet w przypadku uszkodzenia mechanizmu – kluczowe dla bezpieczeństwa izolacji.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3 dotyczącej łączników niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Rozłącznik P5-250/V/SVB/HI10 P/T znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, widoczne odłączenie zasilania dla celów serwisowych lub awaryjnych.

• Główny wyłącznik w rozdzielnicach przemysłowych – odłączanie całej instalacji lub jej sekcji.
• Sterowanie maszynami i urządzeniami o mocy do 90 kW – możliwość awaryjnego wyłączenia z blokadą.
• Zabezpieczenie podczas prac konserwacyjnych – zamek na 3 kłódki umożliwia blokadę dla zespołu serwisowego.
• Instalacje w trudnym środowisku (pył, wilgoć) – stopień ochrony IP65 zapewnia niezawodną pracę.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Moment dokręcania śrub zacisków należy stosować według danych zawartych w dokumentacji technicznej producenta. Przekrój przewodów dobrać do prądu znamionowego 250 A oraz warunków środowiskowych. Rozłącznik montuje się na płycie montażowej lub dedykowanej szynie (zgodnie z instrukcją).

FAQ

• Jaki jest stopień ochrony rozłącznika? Przód urządzenia ma klasę IP65 – jest chroniony przed pyłem i bryzgami wody. Tył może mieć niższy stopień ochrony, dlatego należy go instalować w obudowie zapewniającej odpowiednią szczelność całej rozdzielnicy.
• Czy rozłącznik posiada funkcję blokady? Tak. Rękojeść wyposażono w żółty wieniec blokujący, który pozwala na zapięcie do trzech kłódek. Dzięki temu można fizycznie uniemożliwić załączenie rozłącznika np. podczas prac serwisowych.
• Jaki jest tryb pracy zestyków? Zestyki rozłącznika rozwierają się w sposób wymuszony – nawet w przypadku uszkodzenia sprężyny lub mechanizmu obwód zostanie przerwany. Zapewnia to niezawodną separację galwaniczną zgodnie z wymaganiami normy IEC/EN 60947-3.
