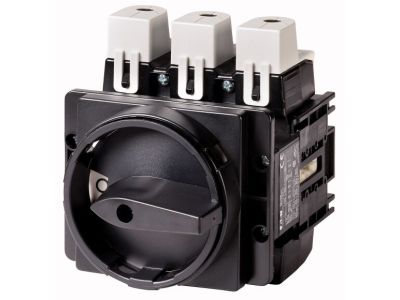

Rozłącznik On/Off In=250A P=90kW, P5-250/EA/SVB-SW P/T | 280939 Eaton

Alternatywny kod produktu: P5-250/EA/SVB-SW

Opis i Kluczowe Cechy

Rozłącznik On/Off serii P5 o symbolu P5-250/EA/SVB-SW P/T (nr kat. 280939) to rozłącznik główny i izolacyjny przeznaczony do bezpiecznego odłączania obwodów. Prąd znamionowy 250 A i moc 90 kW przy napięciu 690 V zapewniają niezawodną pracę w instalacjach o dużym obciążeniu. Kompaktowa, solidna konstrukcja z rękojeścią czarną wyposażoną w wieniec blokujący zamykany na 3 kłódki gwarantuje bezpieczeństwo podczas konserwacji. Napęd ręczny działa bezpośrednio na zestyki, a po wyłączeniu styki rozwierają się w sposób wymuszony, co eliminuje ryzyko przypadkowego załączenia.

• Prąd znamionowy 250 A / moc 90 kW: umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Napięcie 690 V: odpowiedni do pracy w instalacjach przemysłowych o podwyższonym napięciu, zgodny z typowymi wymaganiami sieci trójfazowych.
• Stopień ochrony IP65 (przód): zapewnia odporność na wnikanie pyłu i wody, co umożliwia montaż w warunkach podwyższonej wilgotności lub zapylenia.
• Blokada na 3 kłódki (wieniec blokujący): pozwala na bezpieczne odcięcie zasilania podczas prac serwisowych – uniemożliwia nieuprawnione załączenie przez kilka osób jednocześnie.
• Wymuszony rozwór styków: gwarantuje pewne rozłączenie obwodu nawet przy spawaniu styków, zwiększając bezpieczeństwo użytkowania.

Zgodność z normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego przydatność jako rozłącznika izolacyjnego w instalacjach przemysłowych. Posiada certyfikat CE.

Zastosowanie

Rozłącznik P5-250/EA/SVB-SW P/T znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów głównych, maszyn i urządzeń. Sprawdza się w przemyśle, energetyce oraz budynkach użyteczności publicznej.

• Jako rozłącznik główny w szafach sterowniczych i rozdzielnicach przemysłowych.
• Do bezpiecznego odłączania silników, pomp, wentylatorów i innych odbiorników o mocy do 90 kW.
• W obwodach wymagających blokady na kłódkę podczas prac konserwacyjnych (zgodnie z procedurami LOTO).
• W instalacjach o podwyższonym napięciu (do 690 V) – np. w zakładach chemicznych, hutach, na farmach fotowoltaicznych.

Wskazówki montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie montuje się na szynie TH35 (zgodnie z dokumentacją producenta) lub na płycie montażowej. Moment dokręcania śrub zacisków należy stosować zgodnie z danymi producenta, a przekrój przewodów dobierać do prądu znamionowego 250 A. Po zamontowaniu sprawdź poprawność działania mechanizmu blokady oraz wymuszonego rozwoju styków.

FAQ

• Czy rozłącznik posiada wbudowane podświetlenie lub sygnalizację stanu? Nie, w danych produktu nie przewidziano podświetlenia ani wskaźników LED. Stan załączenia/wyłączenia należy odczytywać z położenia rękojeści.
• Jaki jest stopień ochrony całego urządzenia – czy tylko przód? Producent podaje stopień ochrony przodu IP65. Tył i boki rozłącznika mają zwykle niższą ochronę (IP20 w typowej rozdzielnicy); zaleca się montaż w obudowie zapewniającej odpowiednie uszczelnienie.
• Czy rozłącznik może pracować w trybie łączeniowym pod obciążeniem? Rozłącznik izolacyjny zgodny z IEC/EN 60947-3 może wyłączać prąd znamionowy, ale nie jest przeznaczony do częstego łączenia roboczego – jego głównym zadaniem jest bezpieczne odłączanie i blokada. Do częstego łączenia stosuj styczniki.
