Rozłącznik On/Off In=125A P=45kW, P5-125/EA/SVB P/T | 280898 Eaton

Alternatywny kod produktu: P5-125/EA/SVB

Opis i Kluczowe Cechy

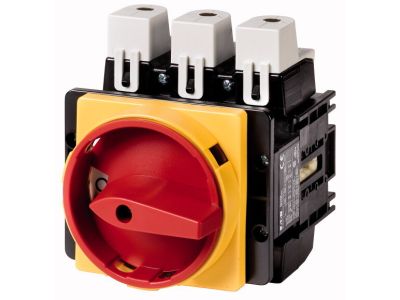

Rozłącznik izolacyjny On/Off P5-125/EA/SVB P/T (symbol 280898) to solidne urządzenie do bezpiecznego odłączania obwodów głównych. Prąd znamionowy 125 A i napięcie 690 V czynią go odpowiednim do instalacji przemysłowych o dużym obciążeniu. Klasa ochrony przodu IP65 zapewnia odporność na wilgoć i pył. Rękojeść czerwona z żółtym wieńcem blokującym umożliwia zamknięcie trzema kłódkami, co gwarantuje bezpieczeństwo podczas prac serwisowych. Napęd ręczny działa bezpośrednio na zestyki, a ich wymuszone rozwieranie po wyłączeniu zapewnia widoczną przerwę izolacyjną.

• Prąd znamionowy In = 125 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu, np. silników elektrycznych czy rozdzielnic głównych, bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V: Przystosowany do pracy w sieciach trójfazowych o podwyższonym napięciu, typowych w przemyśle.
• Moc znamionowa 45 kW: Odpowiedni do bezpośredniego odłączania silników o tej mocy – idealny jako rozłącznik silnikowy.
• Klasa ochrony przodu IP65: Odporny na wnikanie pyłu i strug wody, co pozwala na montaż w trudnych warunkach środowiskowych (hale produkcyjne, zewnętrzne szafy sterownicze).
• Rękojeść czerwona z żółtym wieńcem blokującym, zamykana 3 kłódkami: Umożliwia fizyczne zablokowanie wyłącznika w pozycji OFF, zapobiegając przypadkowemu załączeniu podczas konserwacji – zgodnie z zasadami lockout/tagout.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3 dotyczącej rozłączników izolacyjnych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Rozłącznik P5-125/EA/SVB znajduje zastosowanie jako główny wyłącznik izolacyjny w instalacjach przemysłowych, w rozdzielnicach głównych oraz do odłączania silników. Sprawdza się w miejscach wymagających wysokiej ochrony przed czynnikami zewnętrznymi.

• Główny rozłącznik izolacyjny w szafach rozdzielczych i sterowniczych
• Odłączanie silników elektrycznych o mocy do 45 kW
• Bezpieczne odłączanie obwodów w procesach lockout/tagout
• Instalacje w środowiskach wilgotnych i zapylonych (dzięki IP65)

Wskazówki Montażowe

Montaż i wszelkie prace związane z podłączeniem rozłącznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek czynności bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Przekrój przewodów należy dobrać do prądu znamionowego 125 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz sposób montażu należy realizować według instrukcji producenta (dołączonej do urządzenia).

FAQ

• Czy rozłącznik ma blokadę przed przypadkowym załączeniem? Tak, żółty wieniec blokujący umożliwia zamknięcie wyłącznika trzema kłódkami w pozycji OFF, co uniemożliwia jego włączenie podczas prac serwisowych.
• Jaki stopień ochrony ma rozłącznik? Przód obudowy posiada klasę IP65, co oznacza odporność na wnikanie pyłu i strug wody – urządzenie nadaje się do montażu w trudnych warunkach.
• Czy zestyki rozwierają się w sposób wymuszony? Tak, konstrukcja napędu ręcznego zapewnia wymuszone rozwieranie styków po wyłączeniu, gwarantując widoczną przerwę izolacyjną i pełne bezpieczeństwo.
