Rozłącznik On/Off In=125A P=45kW, P5-125/EA/SVB/N P/T | 280910 Eaton

Alternatywny kod produktu: P5-125/EA/SVB/N

Opis i Kluczowe Cechy

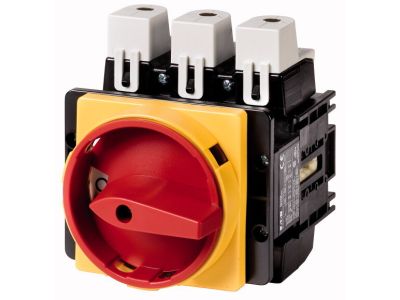

Symbol 280910 to rozłącznik izolacyjny On/Off o prądzie znamionowym 125 A, napięciu znamionowym 690 V i mocy 45 kW. Zapewnia bezpieczne odłączanie obwodów dzięki wymuszonemu rozwieraniu styków. Klasa ochrony z przodu IP65 chroni przed kurzem i wilgocią w miejscu montażu. Bezpośredni napęd ręczny gwarantuje niezawodną pracę bez pośrednich mechanizmów.

• Wymuszone rozwieranie styków: gwarantuje przerwę izolacyjną po wyłączeniu, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• Rękojeść czerwona z żółtym wieńcem blokującym: umożliwia pewną identyfikację stanu łącznika i blokadę w pozycji OFF za pomocą 3 kłódek (zabezpieczenie przed nieuprawnionym włączeniem).
• Klasa ochrony z przodu IP65: odporność na wnikanie pyłu i strugi wody, pozwalająca na montaż w miejscach narażonych na wilgoć (np. hale przemysłowe).
• Bezpośredni napęd ręczny: eliminuje luz i opóźnienia, zapewniając natychmiastową reakcję na ruch rękojeści.
• Prąd znamionowy 125 A / napięcie 690 V: pozwala na bezpieczne odłączanie obwodów o dużym obciążeniu, bez ryzyka przegrzania styków.

Zgodność z Normami

Rozłącznik został zaprojektowany zgodnie z normą IEC/EN 60947-3 dla rozłączników i rozłączników izolacyjnych. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik izolacyjny sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączenie zasilania w celach serwisowych lub awaryjnych. Stosowany jest w przemyśle, energetyce i instalacjach budynkowych.

• Główny wyłącznik w szafach sterowniczych i rozdzielnicach przemysłowych.
• Odłączanie obwodów silnikowych, grzewczych i oświetleniowych przed pracami konserwacyjnymi.
• Bezpieczne odcięcie zasilania w instalacjach PV, pompach, wentylacji.
• Blokada w pozycji OFF przy użyciu kłódek – zabezpieczenie przed przypadkowym załączeniem podczas przeglądów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Rozłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub bezpośrednio na płycie montażowej. Moment dokręcania przewodów oraz przekrój żył należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami (prąd znamionowy 125 A wymaga odpowiedniego przekroju – np. 50 mm² Cu). Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacji.

FAQ

• Czy rozłącznik można zablokować w pozycji wyłączonej? Tak, rękojeść wyposażona jest w żółty wieniec blokujący, który umożliwia założenie nawet 3 kłódek (średnica ucha do 8 mm). Dzięki temu można skutecznie zabezpieczyć obwód przed przypadkowym załączeniem podczas prac serwisowych.
• Jaki stopień ochrony ma rozłącznik? Przód urządzenia posiada klasę ochrony IP65 – jest odporny na kurz i strugi wody. Pozostałe elementy (część montowana wewnątrz rozdzielnicy) mają standardowy stopień ochrony typowy dla aparatury modułowej (IP20).
• Czy w pozycji wyłączonej styki są widoczne i czy gwarantują izolację? Rozłącznik charakteryzuje się wymuszonym rozwieraniem styków – po wyłączeniu następuje przerwa izolacyjna. Zgodnie z normą IEC/EN 60947-3 zapewnia to bezpieczne odłączenie obwodu, choć samo urządzenie nie posiada wizjera (izolacja potwierdzona jest konstrukcją mechaniczną).
