Rozłacznik On/Off In=100A P3-100/I5/SVB/N P/T | 207379 Eaton

Alternatywny kod produktu: P3-100/I5/SVB/N

Opis i Kluczowe Cechy

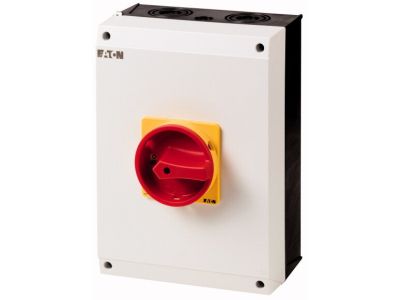

Rozłącznik On/Off P3-100/I5/SVB/N P/T (symbol 207379) to wyłącznik główny, serwisowy oraz awaryjny przeznaczony do montażu natynkowego w instalacjach 3-fazowych z przewodem neutralnym (3P+N). Dzięki znamionowemu prądowi ciągłemu Iu = 100 A oraz mocy znamionowej AC-23A wynoszącej 55 kW przy napięciu 400 V AC, urządzenie zapewnia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przeciążenia styków. Czerwony uchwyt obrotowy z żółtym pierścieniem blokującym jednoznacznie sygnalizuje tryb awaryjny, a możliwość zablokowania w pozycji 0 (Wył.) zwiększa bezpieczeństwo podczas prac serwisowych.

• Prąd ciągły Iu = 100 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków przy długotrwałym przewodzeniu prądu.
• Moc znamionowa AC-23A – 55 kW przy 400 V AC: Przystosowany do wyłączania silników i odbiorników indukcyjnych o wysokim prądzie rozruchowym, gwarantując niezawodność w zastosowaniach przemysłowych.
• Stopień ochrony IP65: Odporność na wnikanie pyłu i strumieni wody pozwala na montaż w trudnych warunkach środowiskowych, w tym na zewnątrz i w halach produkcyjnych.
• Funkcja wyłączania awaryjnego z czerwonym uchwytem i żółtym pierścieniem: Szybka identyfikacja i jednoznaczne odcięcie napięcia w sytuacjach zagrożenia, zgodnie z wymogami bezpieczeństwa maszyn.
• Możliwość blokady w położeniu 0 (Wył.): Zabezpieczenie przed przypadkowym załączeniem podczas konserwacji, serwisu lub prac montażowych – zwiększa bezpieczeństwo personelu.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Jest rozłącznikiem izolacyjnym zgodnym z IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego odłączania obwodów i zapewnia zgodność z europejskimi oraz międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Uniwersalny wyłącznik główny, serwisowy i awaryjny znajduje zastosowanie w instalacjach przemysłowych, maszynach oraz budynkach użyteczności publicznej. Przeznaczony do sterowania zasilaniem odbiorników 3-fazowych z neutralnym.

• Wyłącznik główny w rozdzielnicach maszyn i linii produkcyjnych – bezpieczne odłączenie napięcia przed pracami konserwacyjnymi.
• Wyłącznik serwisowy w instalacjach wentylacji, pompach i sprężarkach – szybkie odcięcie zasilania bez konieczności demontażu osprzętu.
• Wyłącznik awaryjny w systemach bezpieczeństwa maszyn – czerwony uchwyt i możliwość blokady w pozycji OFF zgodnie z wymogami EN 60204.
• Rozłącznik izolacyjny w obwodach sterowania i zasilania – zapewnia widoczną przerwę galwaniczną przy pracach serwisowych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu natynkowego na ścianie lub konstrukcji wsporczej. Należy dobrać przekrój przewodów odpowiednio do prądu 100 A oraz zastosować odpowiednie zabezpieczenia zwarciowe. Moment dokręcania zacisków musi być zgodny z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność działania mechanizmu blokady w pozycji 0.

FAQ

• Czy rozłącznik posiada podświetlenie uchwytu? Nie, model P3-100/I5/SVB/N P/T nie jest wyposażony w podświetlenie. Czerwony uchwyt z żółtym pierścieniem zapewnia wizualną identyfikację stanu awaryjnego bez potrzeby stosowania oświetlenia.
• Jaki jest stopień ochrony rozłącznika? Stopień ochrony wynosi IP65, co oznacza pyłoszczelność i ochronę przed strugami wody. Urządzenie nadaje się do montażu w warunkach przemysłowych oraz na zewnątrz pod zadaszeniem.
• Czy rozłącznik nadaje się do wyłączania silników? Tak, zgodnie z kategorii użytkowania AC-23A rozłącznik może wyłączać silniki o mocy do 55 kW przy 400 V AC. Przeznaczony jest do częstego odłączania obciążeń indukcyjnych, w tym silników klatkowych.
