Rozłącznik On/Off In=100A P=50kW, P3-100/EA/SVB-SW/N P/T | 022263 Eaton

Alternatywny kod produktu: P3-100/EA/SVB-SW/N

Opis i Kluczowe Cechy

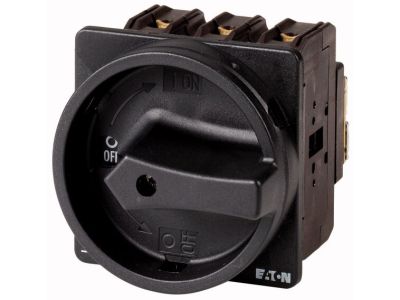

Rozłącznik On/Off P3-100/EA/SVB-SW/N P/T (numer katalogowy 022263) to rozłącznik izolacyjny o prądzie znamionowym 100 A i napięciu 690 V AC, przeznaczony do bezpiecznego odłączania obciążeń w instalacjach przemysłowych. Wyposażony w czarną rękojeść z wieńcem blokującym umożliwiającym zamykanie trzema kłódkami, zapewnia skuteczną blokadę przed przypadkowym załączeniem. Obudowa natynkowa zapewnia stopień ochrony przodu IP65, co pozwala na stosowanie w trudnych warunkach środowiskowych.

• Prąd znamionowy 100 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków podczas pracy.
• Napięcie znamionowe 690 V AC: Przeznaczony do instalacji o podwyższonym napięciu, zgodny z wymaganiami przemysłowych sieci zasilających.
• Stopień ochrony przodu IP65: Odporny na wnikanie pyłu i wody z kierunku czołowego, umożliwia montaż w miejscach narażonych na wilgoć i zabrudzenia.
• Blokada na 3 kłódki: Zapewnia możliwość odcięcia dopływu energii i zabezpieczenia przed nieautoryzowanym załączeniem podczas prac konserwacyjnych.
• Wymuszone rozwieranie styków: Gwarantuje przerwę izolacyjną po wyłączeniu, co jest kluczowe dla bezpieczeństwa personelu.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC/EN 60947-3, co potwierdza jego przydatność do odłączania i izolowania obwodów elektrycznych w zastosowaniach przemysłowych.

Zastosowanie

Rozłącznik P3-100/EA/SVB-SW/N P/T znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest bezpieczne odłączanie dużych obciążeń przy jednoczesnej blokadzie przed załączeniem.

• Odłączanie główne w rozdzielnicach przemysłowych i szafach sterowniczych.
• Blokada i odcięcie zasilania podczas konserwacji maszyn i urządzeń.
• Sterowanie i izolacja obwodów o prądzie do 100 A przy napięciu 690 V AC.
• Stosowanie w instalacjach natynkowych dzięki obudowie o stopniu ochrony IP65.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie przeznaczone jest do montażu natynkowego. Należy dokręcić pokrywę zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 100 A.

FAQ

• Czy rozłącznik umożliwia blokadę kłódkami? Tak, rękojeść wyposażona jest w wieniec blokujący pozwalający na zamykanie trzema kłódkami, co zabezpiecza przed przypadkowym załączeniem.
• Jaki jest stopień ochrony obudowy? Stopień ochrony przodu wynosi IP65, co oznacza odporność na wnikanie pyłu oraz strugi wody, odpowiedni do pracy w trudnych warunkach.
• Czy styki rozwierają się w sposób wymuszony? Tak, po wyłączeniu zestyki rozwierają się w sposób wymuszony, zapewniając przerwę izolacyjną niezbędną dla bezpieczeństwa.
