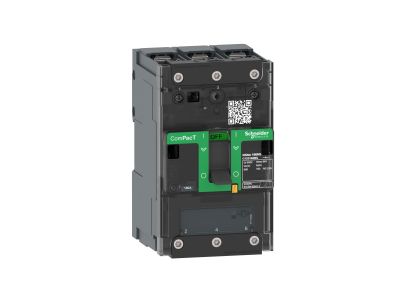

Rozłącznik NSXm 160NA 3P | C123160BS Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ComPacT NSXm 160NA 3P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A, co pozwala na bezpieczne i efektywne zarządzanie obciążeniami w wymagających środowiskach przemysłowych oraz komercyjnych. Trójbiegunowa konstrukcja (3P) zapewnia pełną kontrolę nad wszystkimi fazami układu, a kompaktowa obudowa serii NSXm pozwala na znaczną oszczędność miejsca w rozdzielnicy bez kompromisów w zakresie wydajności.

• Technologia EverLink: Innowacyjne zaciski z kompensacją pełzania materiału zapewniają trwały i stabilny styk elektryczny, co minimalizuje ryzyko przegrzania przewodów.
• Wysoka wytrzymałość: Urządzenie zostało zaprojektowane do pracy w trudnych warunkach, oferując wysoką trwałość mechaniczną i elektryczną.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo obsługi serwisowej.
• Montaż na szynie DIN: Zintegrowany zatrzask umożliwia błyskawiczną instalację na standardowej szynie montażowej 35 mm.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i spełnia międzynarodowe standardy bezpieczeństwa oraz jakości. Rozłącznik jest zgodny z normą IEC 60947-3, co definiuje go jako certyfikowany aparat do rozłączania i izolowania obwodów elektrycznych. Posiada również certyfikację CE oraz spełnia wymogi dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji. Stopień ochrony obudowy oraz izolacja napięciowa są dostosowane do najwyższych wymagań sektora elektroenergetycznego.

Zastosowanie

Rozłącznik NSXm 160NA 3P znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym wyborem jako rozłącznik główny w rozdzielnicach piętrowych, szafach sterowniczych oraz w układach zasilania maszyn. Dzięki swojej niezawodności jest rekomendowany do stosowania w budownictwie użyteczności publicznej, centrach danych oraz zakładach produkcyjnych, gdzie ciągłość zasilania i bezpieczeństwo personelu są priorytetem. Może być również wykorzystywany jako element izolacyjny w systemach fotowoltaicznych oraz infrastrukturze ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Podczas instalacji rozłącznika należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić optymalne parametry przewodzenia i uniknąć uszkodzeń mechanicznych. Dzięki technologii EverLink, montaż przewodów o dużych przekrojach jest ułatwiony, jednak zaleca się stosowanie klucza dynamometrycznego zgodnie z instrukcją producenta. Urządzenie można montować w pozycji pionowej lub poziomej, co zwiększa elastyczność projektowania wnętrza szafy. Należy zachować odpowiednie odstępy izolacyjne od innych aparatów modułowych, aby zapewnić właściwą cyrkulację powietrza i odprowadzanie ciepła.

FAQ

• Czy rozłącznik NSXm 160NA posiada funkcję wyzwalania nadprądowego? Nie, model 160NA jest rozłącznikiem izolacyjnym, co oznacza, że służy do bezpiecznego otwierania i zamykania obwodów pod obciążeniem, ale nie posiada wbudowanych członów termiczno-magnetycznych do ochrony przed zwarciami i przeciążeniami.
• Jakie przewody można podłączyć do zacisków EverLink? Zaciski te są przystosowane do współpracy z przewodami miedzianymi oraz aluminiowymi o przekrojach dostosowanych do prądu 160 A, zapewniając stały docisk bez konieczności okresowego dokręcania śrub.
• Czy urządzenie można doposażyć w akcesoria pomocnicze? Tak, seria NSXm pozwala na montaż styków pomocniczych, wyzwalaczy wzrostowych oraz napędów obrotowych, co znacząco rozszerza funkcjonalność aparatu.
