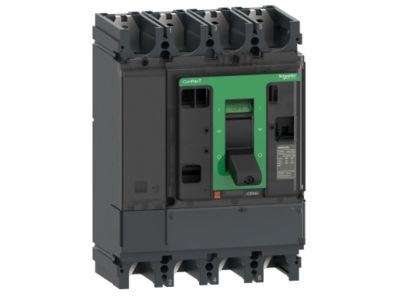

Rozłącznik NSX630NA AC 4P 630A NA | C634630S Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik NSX630NA w wersji 4-biegunowej (4P) o prądzie znamionowym 630A to zaawansowane urządzenie do sterowania i bezpiecznej izolacji obwodów dystrybucji energii elektrycznej. Zaprojektowany do pracy w systemach niskiego napięcia, charakteryzuje się wysoką wytrzymałością mechaniczną i odpornością na zwarcia. Wymaga zewnętrznego zabezpieczenia przed prądami zwarciowymi – spełnia wymogi kategorii użytkowania AC22A i AC23A przy napięciu 415VAC (690VAC).

• 4-biegunowa konstrukcja: Pełna izolacja wszystkich faz oraz przewodu neutralnego, kluczowa w układach trójfazowych zasilających obwody krytyczne.
• Prąd znamionowy 630A: Zapewnia niezawodne działanie przy wysokich obciążeniach, typowych dla dystrybucji energii w instalacjach przemysłowych.
• Kategorie użytkowania AC22A/AC23A: Odporność na częste łączenia pod obciążeniem oraz zwarcia, gwarantująca długą żywotność urządzenia.
• Napięcie robocze 690VAC: Kompatybilność z szerokim zakresem systemów zasilania, w tym w instalacjach wysokowydajnych.
• Współpraca z akcesoriami NSX: Możliwość rozbudowy funkcjonalności poprzez moduły opcjonalne, typowe dla serii ComPacT NSX.

Zgodność z Normami

Rozłącznik NSX630NA spełnia wymogi norm międzynarodowych IEC 60947, posiada certyfikaty CCC oraz EAC, a także spełnia specyfikacje morskie. Producent gwarantuje zgodność z dyrektywami Unii Europejskiej, co potwierdza oznakowanie CE.

Zastosowanie

Urządzenie przeznaczone jest do kluczowych punktów instalacji elektrycznych, gdzie wymagana jest niezawodna izolacja i sterowanie obwodami dystrybucji energii.

• Izolacja i sterowanie obwodów w rozdzielnicach niskiego napięcia w obiektach przemysłowych i komercyjnych.
• Zabezpieczenie i wyłączanie dużych odbiorników trójfazowych (np. silników, pomp, wentylatorów) w układach o wysokim poborze mocy.
• Zastosowania w instalacjach morskich i offshore, gdzie wymagana jest wysoka odporność na trudne warunki środowiskowe.
• Punkty centralne układów zasilania awaryjnego (np. agregaty prądotwórcze, UPS-y) wymagające częstego przełączania.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie mocować w dedykowanych rozdzielnicach o wymiarach 185 mm x 255 mm x 110 mm, zapewniając odpowiednią wentylację i dostęp do kabli. Połączenia wykonywać z zachowaniem zalecanego momentu dokręcania (szczegóły w dokumentacji technicznej). Po montażu konieczne jest zewnętrzne zabezpieczenie przed prądami zwarciowymi. Regularnie sprawdzać stan styków i mechanizmu łączeniowego.

FAQ

• Czy rozłącznik NSX630NA wymaga dodatkowego zabezpieczenia? Tak – urządzenie to działa jako izolator i element sterujący, dlatego wymaga zabezpieczenia przed prądami zwarciowymi (np. bezpiecznikiem lub wyłącznikiem nadprądowym) zainstalowanym przed nim w obwodzie.
• Jakie są wymiary montażowe rozłącznika? Wymiary urządzenia to 185 mm (szerokość) x 255 mm (wysokość) x 110 mm (głębokość) – należy zapewnić odpowiednią przestrzeń w szafie rozdzielczej.
• Do jakich kategorii użytkowania jest przeznaczony rozłącznik? Urządzenie spełnia wymogi kategorii AC22A (łączenie pod obciążeniem z umiarkowanymi prądami zwarciowymi) oraz AC23A (łączenie pod pełnym obciążeniem, w tym silników indukcyjnych).
