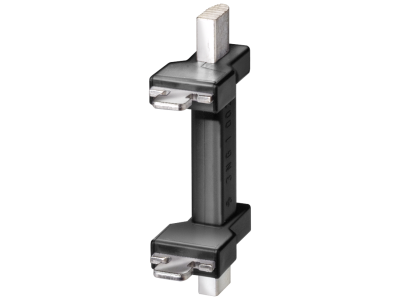

Rozłącznik nożowy niskiego napięcia wielkiej mocy wielkość 0, zwora izolowana | 3NG1102 Siemens

Alternatywny kod produktu: 3NG1102

Opis i Kluczowe Cechy

Rozłącznik nożowy niskiego napięcia wielkiej mocy wielkość 0 z izolowaną zworką (symbol 3NG1102) firmy Siemens to niezawodne rozwiązanie do bezpiecznego odłączania obwodów w instalacjach przemysłowych i budynkowych. Dzięki konstrukcji z izolowaną zworką zapewnia wyraźną przerwę izolacyjną, co bezpośrednio przekłada się na bezpieczeństwo personelu podczas prac konserwacyjnych i serwisowych. Urządzenie jest przystosowane do montażu w standardowych rozdzielnicach.

• Wielkość 0 (zwora izolowana): kompaktowa obudowa umożliwiająca montaż w rozdzielnicach o ograniczonej przestrzeni przy zachowaniu pełnej izolacji galwanicznej.
• Niskie napięcie / duża moc: przeznaczony do obwodów niskiego napięcia o znacznym obciążeniu – zapewnia bezpieczne operacje łączeniowe bez ryzyka przeskoku łuku.
• Konstrukcja nożowa: szybkie i niezawodne rozłączanie styków z wyraźnym sygnałem wizualnym położenia, ułatwiające weryfikację stanu pracy.
• Izolowana zwora: dodatkowa bariera ochronna między stykami a elementami obudowy, zwiększająca bezpieczeństwo dotyku pośredniego.
• Uniwersalny system montażu: przystosowany do zabudowy na szynie TH35 (DIN) lub płycie montażowej – elastyczna integracja z istniejącą infrastrukturą rozdzielnicy.

Zgodność z Normami

Rozłącznik nożowy 3NG1102 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza jego zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie spełnia rygorystyczne kryteria stosowane w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Rozłącznik nożowy wielkości 0 z izolowaną zworką znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i pewne odłączanie obwodów niskiego napięcia. Idealnie sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Odłączanie obwodów zasilających w rozdzielnicach przemysłowych i budynkowych – zapewnia wyraźną przerwę izolacyjną podczas prac montażowych i serwisowych.
• Stosowanie jako główny wyłącznik odcinający dopływ energii do maszyn i urządzeń w obwodach o dużej mocy.
• Separacja galwaniczna obwodów w systemach automatyki i sterowania – niezbędna przy przełączaniu między źródłami zasilania.
• Zabudowa w rozdzielnicach w obiektach użyteczności publicznej, biurowcach i halach produkcyjnych jako element bezpieczeństwa przeciwporażeniowego.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozłączniku nożowym mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem jakichkolwiek czynności bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej przy użyciu dostarczonych elementów mocujących. Momenty dokręcania śrub oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – dla bezpieczeństwa styków i obciążalności prądowej.

FAQ

• Czy rozłącznik nożowy 3NG1102 posiada zabezpieczenie przeciążeniowe? Rozłącznik nożowy pełni funkcję odłącznika izolacyjnego – nie zapewnia ochrony przeciążeniowej ani zwarciowej. Do zabezpieczenia obwodu należy stosować dodatkowe wkładki bezpiecznikowe lub wyłączniki nadprądowe, dobrane do parametrów instalacji.
• Jaki jest stopień ochrony tego rozłącznika? W danych katalogowych producenta nie podano konkretnego stopnia IP. W typowych warunkach pracy w rozdzielnicy wewnątrz budynku przyjmuje się minimalny stopień IP20. W przypadku instalacji w środowisku wilgotnym lub zapylonym należy zastosować odpowiednią obudowę zewnętrzną.
• Czy zwora jest wymienna? Zwora izolowana jest stałym elementem konstrukcji rozłącznika i nie przewidziano jej wymiany w warunkach eksploatacyjnych. W przypadku uszkodzenia należy wymienić cały rozłącznik, aby zachować parametry izolacji i bezpieczeństwa.
