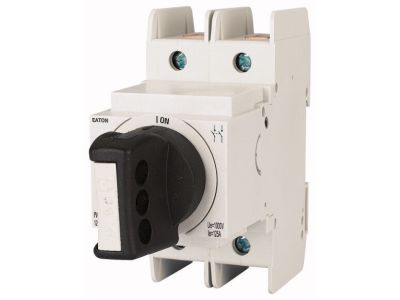

Rozłącznik modułowy DC z pokrętłem PV-DIS-08-16/2-ROT | 179263 Eaton

Alternatywny kod produktu: PV-DIS-08-16/2-ROT

Opis i Kluczowe Cechy

Rozłącznik modułowy DC z pokrętłem PV-DIS-08-16/2-ROT (symbol 179263) to kompaktowe urządzenie przeznaczone do instalacji fotowoltaicznych i innych obwodów prądu stałego o napięciu do 1000 V. Dzięki prądowi znamionowemu 16 A i napięciu 800 V DC zapewnia bezpieczne odłączanie obwodów przy minimalnych stratach mocy. Szerokość zaledwie 54 mm (3 TE) umożliwia oszczędność miejsca w rozdzielnicy.

• Napięcie do 1000 V DC: Umożliwia pracę w wysokonapięciowych systemach PV przy zachowaniu kompaktowej szerokości 3 TE.
• Prąd znamionowy 16 A: Bezpieczne przewodzenie i odłączanie prądu w obwodach fotowoltaicznych średniej mocy bez ryzyka przegrzania styków.
• Niezależna obsługa ręczna (pokrętło obrotowe): Pewne mechaniczne odłączanie nawet przy pełnym obciążeniu – działanie niezależne od biegunowości.
• Stabilna praca przy każdym prądzie: Niezawodne działanie w całym zakresie prądów roboczych, od wartości minimalnych do znamionowych.
• Zgodność z IEC 60947-3 DC-PV1 & 2: Spełnia wymagania norm dla łączników fotowoltaicznych, gwarantując trwałość i bezpieczeństwo eksploatacji.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC 60947-3 dla kategorii DC-PV1 oraz DC-PV2, dedykowanej do zastosowań fotowoltaicznych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Rozłącznik został zaprojektowany przede wszystkim do instalacji prądu stałego w systemach fotowoltaicznych, ale sprawdzi się również w innych obwodach DC o napięciu do 1000 V. Główne scenariusze użycia:

• Odłączanie obwodów PV po stronie DC – bezpieczne odcięcie napięcia paneli przed konserwacją lub w sytuacjach awaryjnych.
• Separacja w systemach magazynowania energii (baterie, magazyny energii) – izolacja obwodów DC od falowników.
• Montaż w rozdzielnicach DC i szafach fotowoltaicznych – kompaktowa obudowa 3TE oszczędza miejsce na szynie TH35.
• Awaryjne wyłączanie obwodów w instalacjach przemysłowych DC przy przeciążeniach lub do celów serwisowych.

Wskazówki Montażowe

Montaż na szynie TH35 (DIN) w rozdzielnicy. Wszelkie prace instalacyjne i konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekrój przewodów należy dobrać do prądu znamionowego 16 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń biegunowości (urządzenie jest niezależne od biegunowości, ale istotne dla całego obwodu).

FAQ

• Czy rozłącznik posiada podświetlenie lub wskaźnik stanu? Nie. Jest to mechaniczny rozłącznik obrotowy – stan łącznika (załączony/wyłączony) jest odczytywany z położenia pokrętła. Brak podświetlenia lub diody LED.
• Jaki jest stopień ochrony IP? W danych katalogowych nie podano konkretnego stopnia ochrony. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20 od strony zacisków. Należy dobrać obudowę rozdzielnicy odpowiednią do warunków środowiskowych.
• Jaki jest tryb pracy styku – czy można nim przełączać obciążenie? Rozłącznik jest przeznaczony do odłączania obwodów prądu stałego przy obciążeniu znamionowym (16 A, 800 V DC) zgodnie z normą IEC 60947-3 DC-PV1&2. Służy do celów bezpieczeństwa i separacji, a nie do częstego łączenia (jak stycznik). Można nim wykonywać operacje odłączenia pod obciążeniem w normalnych warunkach pracy.
