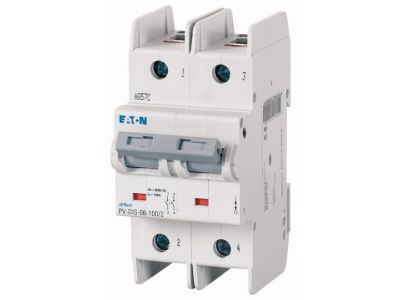

Rozłącznik modułowy DC PV-DIS-06-63/2 | 179257 Eaton

Alternatywny kod produktu: PV-DIS-06-63/2

Opis i Kluczowe Cechy

Rozłącznik modułowy DC PV-DIS-06-63/2 (indeks 179257) to kompaktowe urządzenie przeznaczone do bezpiecznego odłączania obwodów stałoprądowych w instalacjach fotowoltaicznych. Oferuje napięcie znamionowe 600V DC (maks. 1000V DC zgodnie z normą IEC 60947-3) i prąd znamionowy 63A, co pozwala na obsługę paneli PV o dużej mocy. Szerokość zaledwie 54 mm (3 TE) minimalizuje zajmowaną przestrzeń w rozdzielnicy, a niezależna obsługa ręczna gwarantuje pewne rozłączanie nawet przy znacznym obciążeniu. Dodatkowo konstrukcja jest niezależna od biegunowości, co upraszcza instalację.

• Napięcie znamionowe 600V DC (maks. 1000V DC): Wysokie napięcie pracy pozwala na stosowanie w nowoczesnych systemach fotowoltaicznych o podwyższonym napięciu, co zmniejsza straty w przesyle.
• Prąd znamionowy 63A: Duża obciążalność prądowa umożliwia podłączenie wydajnych stringów paneli bez ryzyka przegrzania styków.
• Szerokość 54 mm (3 TE): Kompaktowa obudowa oszczędza cenne miejsce w rozdzielnicy modułowej, ułatwiając aranżację szafy elektrycznej.
• Niezależna obsługa ręczna: Mechanizm zapewnia odłączenie obwodu nawet przy płynącym prądzie, zwiększając bezpieczeństwo podczas konserwacji.
• Niezależność od biegunowości: Eliminuje ryzyko błędnego podłączenia przewodów DC, skracając czas instalacji i minimalizując pomyłki.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC 60947-3 dla zastosowań DC-PV1 i DC-PV2, co potwierdza jego przydatność w instalacjach fotowoltaicznych prądu stałego. Certyfikat CE zapewnia zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Dzięki swoim parametrom rozłącznik PV-DIS-06-63/2 znajduje zastosowanie w różnych konfiguracjach systemów PV:

• Jako główny wyłącznik DC między stringiem paneli a inwerterem.
• Do odłączania poszczególnych stringów podczas prac serwisowych.
• W instalacjach off-grid jako rozłącznik bezpieczeństwa akumulatorów.
• W szafach fotowoltaicznych jako element odłączający obwody DC.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie od wszystkich biegunów. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążeniem prądowym 63A. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność polaryzacji – mimo że urządzenie jest niezależne od biegunowości, zaleca się zachowanie standardowej polaryzacji.

FAQ

• Czy rozłącznik nadaje się do prądu stałego (DC)? Tak, model PV-DIS-06-63/2 został zaprojektowany specjalnie do obwodów DC w instalacjach fotowoltaicznych, z napięciem znamionowym 600V DC (maks. 1000V DC).
• Jaka jest szerokość modułu? Rozłącznik zajmuje 3 jednostki TE (54 mm), co pozwala na gęste upakowanie w rozdzielnicy.
• Czy rozłącznik wymaga uwzględnienia biegunowości? Nie, konstrukcja jest niezależna od biegunowości, co ułatwia instalację i eliminuje ryzyko pomyłki.
