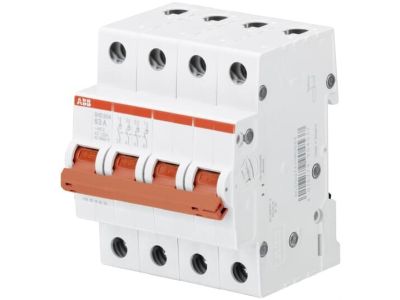

Rozłącznik modułowy 63A 4p, pro M compact, SHD204/63 | 2CDD274111R0063 ABB

Opis i Kluczowe Cechy

Rozłącznik modułowy ABB SHD204/63 to zaawansowany komponent z renomowanej rodziny produktów pro M compact, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i niezawodności w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na stabilne i bezpieczne zarządzanie obciążeniami w rozdzielnicach głównych oraz obiektowych. Dzięki zastosowaniu czterobiegunowej konstrukcji (4P), rozłącznik umożliwia jednoczesne i skuteczne odizolowanie wszystkich torów prądowych, w tym trzech faz oraz przewodu neutralnego, co jest niezbędne podczas prac serwisowych i konserwacyjnych.

• Wysoka obciążalność: Prąd znamionowy 63A gwarantuje wydajną pracę w wymagających układach zasilania.
• Konstrukcja 4-biegunowa: Pełna izolacja układu dzięki jednoczesnemu rozłączaniu czterech torów.
• Seria pro M compact: Kompaktowe wymiary pozwalają na optymalne wykorzystanie miejsca na szynie DIN wewnątrz rozdzielnicy.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa obsługi technicznej.
• Trwałość mechaniczna: Solidna obudowa i mechanizm przełączający zaprojektowany do długotrwałej eksploatacji w warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Rozłącznik SHD204/63 spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zapewnia skuteczną izolację elektryczną oraz posiada odpowiednią wytrzymałość na prądy zwarciowe w ramach swojej charakterystyki technicznej.

Zastosowanie

Rozłącznik izolacyjny ABB SHD204/63 znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego, przemysłowego oraz w zaawansowanych instalacjach domowych. Jest idealnym rozwiązaniem jako:

• Główny wyłącznik zasilania w rozdzielnicach piętrowych i obiektowych.
• Element izolujący w układach automatyki przemysłowej i szafach sterowniczych.
• Zabezpieczenie serwisowe dla maszyn i urządzeń wymagających całkowitego odłączenia od sieci zasilającej.
• Komponent systemów zarządzania energią w budynkach biurowych i użyteczności publicznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik SHD204/63 jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN (TH35) o szerokości 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 63A oraz lokalnymi przepisami dotyczącymi obciążalności długotrwałej kabli. Urządzenie pozwala na podłączenie zarówno szyn grzebieniowych, jak i przewodów typu linka lub drut.

FAQ

• Czy rozłącznik SHD204/63 posiada funkcję zabezpieczenia nadprądowego? Nie, jest to rozłącznik izolacyjny służący do bezpiecznego rozłączania obwodów pod obciążeniem oraz ich izolowania. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłączniki nadmiarowoprądowe (MCB).
• Czy można go stosować w instalacjach trójfazowych z przewodem N? Tak, konstrukcja 4-biegunowa jest dedykowana właśnie do takich układów, umożliwiając bezpieczne rozłączenie wszystkich przewodów czynnych.
• Jaka jest szerokość modułowa tego urządzenia? Rozłącznik zajmuje szerokość odpowiadającą czterem standardowym modułom (4 x 18 mm) na szynie DIN.
