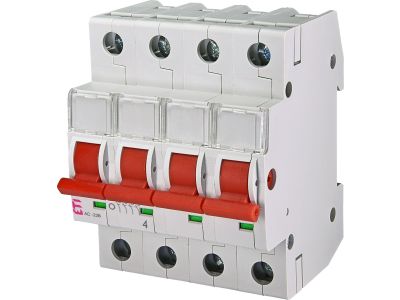

Rozłącznik modułowy 63A 4P 400V SV 463 | 002423414 Eti

Opis i Kluczowe Cechy

Rozłącznik modułowy SV 463 marki ETI to wysokiej klasy aparat elektryczny zaprojektowany do pracy w obwodach prądu przemiennego o napięciu znamionowym 400V. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na bezpieczne i efektywne zarządzanie zasilaniem w rozbudowanych instalacjach elektrycznych. Jako konstrukcja czterobiegunowa (4P), rozłącznik ten zapewnia jednoczesne odłączenie wszystkich faz oraz przewodu neutralnego, co jest kluczowe dla pełnej izolacji układu podczas prac serwisowych.

• Prąd znamionowy 63A: Umożliwia obsługę obciążeń o dużej mocy, typowych dla rozdzielnic głównych.
• Konstrukcja 4-polowa: Gwarantuje kompleksowe rozłączenie torów prądowych w systemach trójfazowych.
• Możliwość plombowania: Konstrukcja aparatu pozwala na zabezpieczenie dźwigni w pozycji załączonej (ON) oraz wyłączonej (OFF), co zapobiega nieautoryzowanemu dostępowi.
• Brak wyzwalaczy nadprądowych: Urządzenie pełni funkcję czystego łącznika izolacyjnego, co eliminuje ryzyko przypadkowego zadziałania przy przeciążeniach, które powinny być obsługiwane przez dedykowane zabezpieczenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Rozłączniki serii SV spełniają wymagania normy IEC/EN 60947-3, co potwierdza ich zdolność do bezpiecznego manewrowania prądami roboczymi oraz zapewnienia skutecznej przerwy izolacyjnej. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie utrzyma swoje parametry dielektryczne nawet po wielokrotnych cyklach łączeniowych.

Zastosowanie

Rozłącznik SV 463 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze przemysłowym. Jest idealnym rozwiązaniem jako:

• Wyłącznik główny: Centralny punkt odcięcia zasilania w rozdzielnicach piętrowych i obiektowych.
• Łącznik izolacyjny: Urządzenie do bezpiecznego odłączania poszczególnych sekcji maszyn lub obwodów technologicznych w halach produkcyjnych.
• Element sterowniczy: Manualny łącznik w systemach automatyki budynkowej, gdzie wymagana jest wysoka trwałość mechaniczna.

Wskazówki Montażowe

Montaż rozłącznika SV 463 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiednią siłę docisku zgodnie z dokumentacją techniczną producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski aparatu są przystosowane do przyłączenia przewodów o przekrojach odpowiadających prądowi 63A, co minimalizuje spadki napięcia.
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji na szynie DIN, co ułatwia organizację okablowania wewnątrz rozdzielnicy.

FAQ

• Czy rozłącznik SV 463 chroni przed zwarciem? Nie, rozłączniki izolacyjne serii SV nie posiadają wbudowanych członów termicznych ani magnetycznych. Służą wyłącznie do manewrowania prądami roboczymi i izolowania obwodów.
• Czy można zablokować rozłącznik kłódką? Urządzenie posiada funkcję plombowania dźwigni, co stanowi skuteczne zabezpieczenie przed nieumyślnym przełączeniem.
• Czy produkt nadaje się do instalacji fotowoltaicznych? Tak, o ile parametry napięciowe i prądowe strony AC instalacji są zgodne ze specyfikacją rozłącznika (400V AC, 63A).
