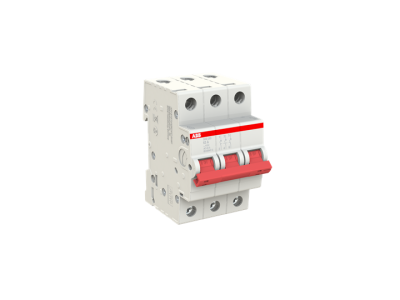

Rozłącznik modułowy 63A 3p, pro M compact, SHD203/63 | 2CDD273111R0063 ABB

Opis i Kluczowe Cechy

Rozłącznik modułowy ABB SHD203/63 z prestiżowej serii pro M compact to wysokiej klasy aparat elektryczny zaprojektowany do bezpiecznego i efektywnego zarządzania przepływem energii w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na stabilne i niezawodne przewodzenie prądu w obwodach o znacznym obciążeniu. Jako rozłącznik 3-biegunowy (3P), model ten umożliwia jednoczesne odłączenie trzech faz zasilających, co jest kluczowe dla zapewnienia pełnej izolacji obwodu podczas prac konserwacyjnych lub awaryjnych. Konstrukcja pro M compact zapewnia optymalizację miejsca w rozdzielnicy, a zintegrowany wskaźnik położenia styków (czerwony/zielony) pozwala operatorowi na błyskawiczną, wizualną weryfikację stanu pracy urządzenia, co znacząco podnosi standardy bezpieczeństwa w zakładzie pracy.

Zgodność z Normami

Produkt został opracowany w oparciu o najwyższe standardy inżynieryjne i spełnia wymagania międzynarodowej normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Zgodność z tą normą gwarantuje, że rozłącznik SHD203/63 posiada odpowiednie właściwości izolacyjne oraz zdolność do wielokrotnego łączenia prądów roboczych bez ryzyka uszkodzenia aparatu. Urządzenie posiada również certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynkach Unii Europejskiej jako komponentu bezpiecznego i ekologicznego.

Zastosowanie

• Główne rozłączanie zasilania w przemysłowych szafach sterowniczych i rozdzielnicach nn.
• Izolowanie sekcji zasilania w budynkach komercyjnych, biurowcach oraz centrach danych.
• Zabezpieczanie obwodów zasilających maszyny i urządzenia o dużym poborze mocy (do 63 A).
• Stosowanie jako wyłącznik główny w instalacjach fotowoltaicznych oraz systemach zasilania gwarantowanego.
• Zastosowanie w infrastrukturze krytycznej, gdzie wymagana jest najwyższa niezawodność łączeniowa.

Wskazówki Montażowe

Montaż rozłącznika ABB SHD203/63 odbywa się na standardowej szynie montażowej DIN (TH35), co zapewnia pełną kompatybilność z większością nowoczesnych obudów i szaf elektrycznych. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych – zaleca się stosowanie klucza dynamometrycznego, aby zapewnić trwały styk i uniknąć zjawiska luzowania się przewodów pod wpływem drgań lub zmian temperatury. Przekrój znamionowy przewodów przyłączeniowych powinien być dobrany zgodnie z obciążeniem 63 A, co zazwyczaj wymaga użycia kabli miedzianych o przekroju od 16 mm² do 25 mm² (w zależności od warunków ułożenia). Ergonomiczne zaciski typu Box ułatwiają bezpieczne wprowadzenie przewodu i chronią przed przypadkowym dotykiem części pod napięciem.

FAQ

• Czy rozłącznik SHD203/63 może pełnić funkcję zabezpieczenia nadprądowego? Nie, jest to rozłącznik izolacyjny służący do manewrowania obwodami i zapewnienia bezpiecznej przerwy izolacyjnej. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłącznik nadmiarowo-prądowy (np. serii S200).
• Jaka jest trwałość mechaniczna tego urządzenia? Dzięki zastosowaniu wysokiej jakości materiałów kompozytowych, rozłączniki ABB serii SHD charakteryzują się wysoką trwałością mechaniczną i elektryczną, liczoną w tysiącach cykli łączeniowych.
• Czy urządzenie jest kompatybilne z szynami grzebieniowymi? Tak, konstrukcja pro M compact umożliwia szybkie i estetyczne łączenie aparatów za pomocą standardowych szyn łączeniowych ABB, co skraca czas prefabrykacji rozdzielnicy.
