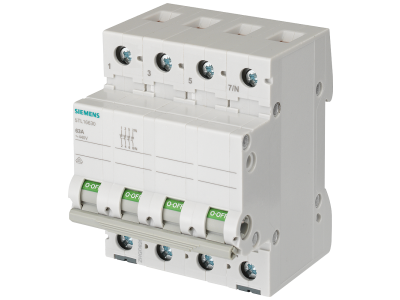

Rozłącznik modułowy 63A 3P+N 400V TP+N | 5TL1663-0 Siemens

Alternatywny kod produktu: 5TL16630

Opis i Kluczowe Cechy

Rozłącznik modułowy Siemens 5TL1663-0 (63 A, 3P+N, 400 V TP+N) przeznaczony jest do bezpiecznego odłączania obwodów trójfazowych z przewodem neutralnym. Dzięki prądowi znamionowemu 63 A umożliwia sterowanie odbiornikami o znacznym obciążeniu, a napięcie 400 V zapewnia kompatybilność z sieciami trójfazowymi. Urządzenie stanowi element serii 5TL1 i może być stosowane jako rozłącznik izolacyjny zgodnie z EN 60947-1 oraz wyłącznik główny według EN 60204-1.

• Prąd znamionowy 63 A: Bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 400 V (3P+N): Odpowiednie do trójfazowych instalacji przemysłowych i budynkowych z przewodem neutralnym.
• Funkcja rozłącznika izolacyjnego: Zapewnia widoczną przerwę izolacyjną, niezbędną przy pracach konserwacyjnych i serwisowych.
• Wskaźnik stanu: Wyraźnie informuje o pozycji wyłącznika (włączony/wyłączony), co ułatwia kontrolę wizualną.
• Beznarzędziowe zdejmowanie z szyny DIN: Szybki i wygodny montaż oraz demontaż bez użycia narzędzi.
• Ochrona przed przypadkowym dotykiem (reach-round): Zwiększa bezpieczeństwo personelu podczas instalacji i eksploatacji.

Zgodność z Normami

Rozłącznik modułowy 5TL1663-0 jest zgodny z normami EN 60947-1 (rozdzielnice i sterownice – wymagania ogólne) oraz EN 60204-1 (bezpieczeństwo maszyn – wyposażenie elektryczne). Posiada certyfikat CE i spełnia wymagania dyrektyw unijnych. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik modułowy Siemens znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia w obwodach trójfazowych. Sprawdza się zarówno w instalacjach przemysłowych, jak i budynkach użyteczności publicznej.

• Włączanie/wyłączanie oświetlenia i silników w obwodach trójfazowych.
• Pełnienie funkcji wyłącznika głównego w szafach sterowniczych i rozdzielnicach.
• Stosowanie jako rozłącznik izolacyjny do odłączania instalacji podczas prac konserwacyjnych.
• Sterowanie odbiornikami w automatyce budynkowej i infrastrukturze.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika modułowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm i przepisów. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla prądu 63 A. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność połączeń i działanie mechanizmu.

FAQ

• Czy rozłącznik posiada wbudowane podświetlenie? Nie, produkt nie jest wyposażony w podświetlenie – stan wyłącznika odczytuje się z mechanicznego wskaźnika położenia.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP dla samego rozłącznika – w typowych warunkach montażu w rozdzielnicy wewnętrznej przyjmuje się ochronę IP20, jednak szczegółowe dane należy sprawdzić w dokumentacji technicznej całego zestawu.
• Czy urządzenie może pracować jako wyłącznik główny w maszynie? Tak, zgodnie z normą EN 60204-1 rozłącznik 5TL1663-0 może być stosowany jako wyłącznik główny do odłączania napięcia od maszyny.
