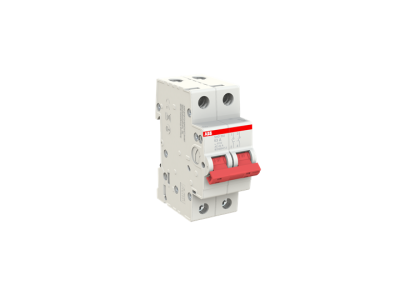

Rozłącznik modułowy 63A 2P, pro M compact, SHD202/63 | 2CDD272111R0063 ABB

Opis i Kluczowe Cechy

Rozłącznik modułowy ABB SHD202/63 z prestiżowej serii pro M compact to wysokiej klasy aparat elektryczny, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie posiada prąd znamionowy wynoszący 63A, co czyni je idealnym rozwiązaniem do zabezpieczania i izolowania obwodów o wysokim poborze mocy. Dwubiegunowa konstrukcja (2P) pozwala na jednoczesne rozłączanie dwóch torów prądowych, co znacząco podnosi poziom bezpieczeństwa operacyjnego. Aparat charakteryzuje się kompaktową budową, typową dla systemów modułowych ABB, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicach elektrycznych.

• Prąd znamionowy 63A pozwala na bezpieczne przewodzenie prądów roboczych w wymagających instalacjach.
• Dwubiegunowa konfiguracja zapewnia pełną izolację galwaniczną dwóch przewodów jednocześnie.
• Seria pro M compact gwarantuje najwyższą jakość wykonania oraz pełną integrację z akcesoriami ABB.
• Wyraźna sygnalizacja położenia styków ułatwia diagnostykę i podnosi bezpieczeństwo obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym IEC/EN 60947-3. Norma ta określa wymagania dotyczące rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza zdolność urządzenia do bezpiecznego manewrowania prądami roboczymi oraz zapewnienia skutecznej przerwy izolacyjnej. Dzięki temu rozłącznik SHD202/63 spełnia najwyższe standardy bezpieczeństwa obowiązujące w Unii Europejskiej i może być stosowany w najbardziej wymagających aplikacjach.

Zastosowanie

Rozłącznik izolacyjny ABB SHD202/63 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest on powszechnie stosowany jako:

• Główny wyłącznik w rozdzielnicach piętrowych i mieszkaniowych, umożliwiający szybkie odcięcie zasilania całego obiektu.
• Element izolujący w układach sterowania i automatyki budynkowej, pozwalający na bezpieczne prowadzenie prac konserwacyjnych.
• Urządzenie odcinające zasilanie dla konkretnych odbiorników trójfazowych lub grup odbiorników jednofazowych w halach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Rozłącznik SHD202/63 jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowy moment dokręcania zacisków, co zapobiega przegrzewaniu się styków i zapewnia trwałe połączenie elektryczne.
• Zastosowanie przewodów o odpowiednim przekroju znamionowym, dostosowanym do prądu 63A, aby uniknąć spadków napięcia i nadmiernego nagrzewania się izolacji.
• Zapewnienie odpowiedniej przestrzeni wokół aparatu w celu zachowania optymalnej cyrkulacji powietrza wewnątrz rozdzielnicy.

FAQ

• Czy rozłącznik SHD202/63 posiada funkcję zabezpieczenia nadprądowego? Nie, jest to rozłącznik izolacyjny służący do manewrowania obwodami i zapewnienia przerwy izolacyjnej. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłączniki nadmiarowoprądowe.
• Czy urządzenie można montować w dowolnej pozycji? Tak, konstrukcja aparatów ABB pro M compact pozwala na montaż w pionie lub poziomie na szynie DIN bez utraty parametrów znamionowych.
• Jaka jest liczba biegunów w tym modelu? Model SHD202/63 jest urządzeniem 2-biegunowym, co pozwala na jednoczesne rozłączanie dwóch niezależnych torów prądowych.
