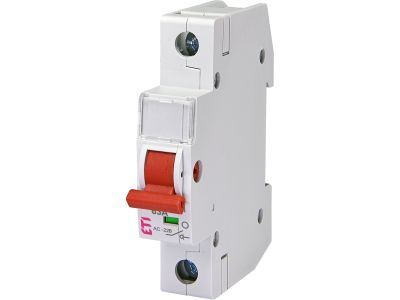

Rozłącznik modułowy 63A 1P 230/400V SV 163 | 002423114 Eti

Alternatywny kod produktu: SV 163

Opis i Kluczowe Cechy

Rozłącznik modułowy SV 163 (symbol 002423114) to jednobiegunowy rozłącznik izolacyjny o prądzie znamionowym 63 A i napięciu 230/400 V. Przeznaczony do stosowania jako wyłącznik główny w rozdzielnicach mieszkaniowych i przemysłowych oraz jako indywidualny łącznik w instalacjach elektroenergetycznych. Dzięki solidnej, prostej konstrukcji działa niezawodnie i jest odporny na warunki eksploatacji. Nie posiada wbudowanych urządzeń nadprądowych – wymaga zewnętrznego zabezpieczenia obwodu.

• Prąd znamionowy 63 A: umożliwia bezpieczne odłączanie obciążeń o znacznym poborze mocy bez ryzyka przegrzania styków.
• Napięcie 230/400 V: uniwersalność zastosowania zarówno w instalacjach jednofazowych (230 V), jak i trójfazowych (400 V).
• Podwójny mechanizm rozłączania: zapewnia pewne i szybkie rozdzielenie styków, zwiększając bezpieczeństwo użytkowania.
• Możliwość plombowania w pozycji ON i OFF: zabezpiecza przed przypadkowym lub nieuprawnionym załączeniem lub wyłączeniem obwodu podczas prac serwisowych.
• Miejsce na etykietę z numerem obwodu: ułatwia identyfikację w rozdzielnicy i skraca czas obsługi technicznej.

Zgodność z Normami

Rozłącznik SV 163 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z ogólnymi standardami dla rozłączników izolacyjnych, stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik modułowy SV 163 sprawdza się jako wyłącznik główny oraz łącznik izolacyjny w instalacjach wymagających bezpiecznego i jednoznacznego odłączenia napięcia.

• Wyłącznik główny w rozdzielnicach mieszkaniowych – umożliwia odcięcie zasilania całej instalacji podczas remontu lub awarii.
• Indywidualny łącznik w przemysłowych liniach odbiorczych – pozwala na bezpieczne odłączanie maszyn i urządzeń.
• Łącznik izolacyjny przy pracach serwisowych – spełnia funkcję odłącznika zapewniającego widoczną przerwę izolacyjną.
• Zastosowanie w obwodach wymagających plombowania – np. w instalacjach przeciwpożarowych lub systemach nadzorowanych.

Wskazówki Montażowe

Montaż rozłącznika SV 163 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie montażowej TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 63 A i obowiązującymi normami. Momenty dokręcania zacisków oraz szczegółowe instrukcje montażowe znajdują się w dokumentacji producenta dostarczonej wraz z produktem.

FAQ

• Czy rozłącznik SV 163 posiada wbudowane zabezpieczenie nadprądowe? Nie, jest to czysty rozłącznik izolacyjny pozbawiony modułów nadprądowych. W celu ochrony obwodu przed przeciążeniem i zwarciem należy zastosować zewnętrzne zabezpieczenie (np. wyłącznik nadprądowy).
• Czy można plombować rozłącznik w obu pozycjach (ON i OFF)? Tak, konstrukcja umożliwia plombowanie zarówno w stanie załączonym, jak i wyłączonym, co zapobiega nieautoryzowanej zmianie stanu.
• Jaki jest stopień ochrony rozłącznika? Producent nie podaje szczegółowego stopnia IP, jednak jako aparat modułowy przeznaczony do montażu w rozdzielnicy, standardowo zapewnia ochronę IP20 dla styków przed dotknięciem palcem. W przypadku instalacji w warunkach zwiększonego zapylenia lub wilgoci zaleca się zastosowanie obudowy o wyższym stopniu ochrony.
