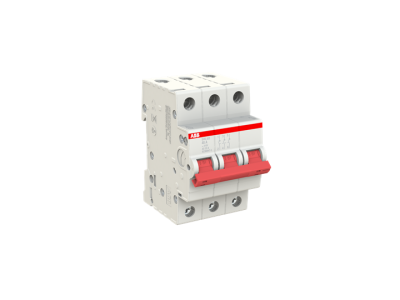

Rozłącznik modułowy 40A 3p, pro M compact, SHD203/40 | 2CDD273111R0040 ABB

Alternatywny kod produktu: 2CDD273111R0040

Opis i Kluczowe Cechy

Rozłącznik modułowy SHD203/40 (symbol 2CDD273111R0040) to trójbiegunowy aparat izolacyjny o prądzie znamionowym 40A, przeznaczony do stosowania w instalacjach elektrycznych o napięciu 400V. Służy do bezpiecznego odłączania obwodów w warunkach normalnej pracy oraz zapewnia widoczną przerwę izolacyjną zgodnie z wymaganiami norm.

• Prąd znamionowy 40A: Zapewnia bezpieczne odłączanie obwodów o maksymalnym obciążeniu do 40A, co pozwala na stosowanie w standardowych instalacjach przemysłowych i budynkowych.
• Trójbiegunowa konstrukcja: Przeznaczony do jednoczesnego odłączania trzech faz, co jest wymagane w układach trójfazowych.
• Izolacyjne odłączanie: Zapewnia widoczną przerwę izolacyjną, co zwiększa bezpieczeństwo podczas prac konserwacyjnych i serwisowych.
• Modułowa budowa: Umożliwia łatwy montaż na szynie DIN, co przyspiesza proces instalacji i konserwacji.
• Zgodność z normami bezpieczeństwa: Spełnia wymagania dotyczące aparatury łączeniowej w zakresie odporności na zwarcia i trwałości łączeniowej.

Zgodność z Normami

Rozłącznik SHD203/40 spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym normy PN-EN 60947-3 dla rozłączników izolacyjnych. Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami maszynowymi i niskonapięciowymi Unii Europejskiej.

Zastosowanie

Rozłącznik modułowy SHD203/40 znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest bezpieczne odłączanie obwodów trójfazowych.

• Instalacje przemysłowe – odłączanie maszyn i urządzeń trójfazowych podczas konserwacji.
• Rozdzielnice budynkowe – zasilanie trójfazowych obwodów oświetleniowych, gniazd wtykowych lub wentylacji.
• Systemy wentylacji i klimatyzacji – bezpieczne odłączanie urządzeń w przypadku awarii lub konserwacji.
• Małe stacje transformatorowe – zabezpieczenie obwodów o prądzie do 40A.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie elektrycznym. Rozłącznik należy montować na szynie DIN w pozycji pionowej, zgodnie z oznaczeniem kierunku montażu (jeśli występuje). Należy zapewnić odpowiednią wentylację wokół aparatu, aby uniknąć przegrzewania. Po montażu należy sprawdzić poprawność połączeń i działanie mechanizmu rozłączania. W przypadku instalacji w miejscu narażonym na wilgoć lub pył, należy zastosować dodatkowe osłony zgodnie z wymaganiami środowiskowymi.

FAQ

• Jaki jest maksymalny prąd zwarciowy, z którym może współpracować ten rozłącznik? Maksymalny prąd zwarciowy nie został określony w danych produktu. Wymagane dane znajdują się w dokumentacji technicznej aparatu.
• Czy rozłącznik SHD203/40 może być stosowany jako wyłącznik głównego zasilania? Tak, urządzenie służy do odłączania obwodów w warunkach normalnej pracy i może pełnić funkcję wyłącznika głównego w instalacjach trójfazowych o prądzie znamionowym do 40A.
• Jaki jest zakres temperatur pracy rozłącznika? Zakres temperatur pracy nie został podany w dostępnych danych. Dokładne informacje znajdują się w karcie katalogowej producenta.
