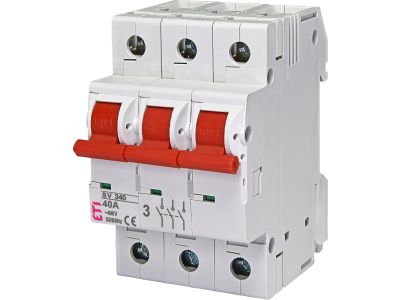

Rozłącznik modułowy 40A 3P 400V SV 340 | 002423323 Eti

Opis i Kluczowe Cechy

Rozłącznik modułowy SV 340 o numerze katalogowym 2423323 to zaawansowany aparat elektryczny renomowanego producenta ETI, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na bezpieczne przewodzenie i rozłączanie prądów roboczych w wymagających instalacjach elektrycznych. Jako rozłącznik trójbiegunowy (3P), aparat ten jest dedykowany do pracy w sieciach trójfazowych o napięciu znamionowym 400V AC. Konstrukcja serii SV zapewnia wysoką wytrzymałość mechaniczną oraz pewność stykową, co jest kluczowe dla zachowania ciągłości zasilania i bezpieczeństwa obsługi. Modułowa obudowa pozwala na estetyczny i szybki montaż w nowoczesnych rozdzielnicach.

• Prąd znamionowy 40A: Umożliwia obsługę obwodów o znacznym obciążeniu, zapewniając stabilną pracę bez nadmiernego nagrzewania się styków.
• Konstrukcja 3-biegunowa: Pozwala na jednoczesne odcięcie trzech faz, co jest niezbędne w systemach zasilania maszyn i urządzeń trójfazowych.
• Napięcie znamionowe 400V: Przystosowane do standardowych parametrów europejskich sieci elektroenergetycznych.
• Funkcja izolacyjna: Gwarantuje bezpieczną przerwę izolacyjną w obwodzie, co jest kluczowe podczas prac konserwacyjnych.

Zgodność z Normami

Rozłącznik ETI SV 340 został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia on wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu produkt ten może być stosowany jako rozłącznik główny w instalacjach niskiego napięcia, zapewniając pełną zgodność z przepisami budowlanymi i energetycznymi. Posiada certyfikację potwierdzającą stopień ochrony oraz wytrzymałość dielektryczną, co przekłada się na długowieczność urządzenia w trudnych warunkach eksploatacyjnych.

Zastosowanie

Aparat znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i piętrowych w budynkach wielorodzinnych oraz biurowcach.
• Układów sterowania i automatyki przemysłowej jako główny element odcinający zasilanie.
• Zabezpieczania obwodów zasilających silniki elektryczne oraz inne odbiorniki trójfazowe.
• Instalacji fotowoltaicznych i systemów zasilania awaryjnego jako punkt rozdzielczy.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem niezawodnej pracy rozłącznika. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (DIN 35 mm), co zapewnia kompatybilność z większością dostępnych na rynku obudów i rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną producenta), aby uniknąć wzrostu rezystancji przejścia i przegrzewania się przewodów.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu 40A, co zazwyczaj oznacza wykorzystanie miedzianych żył o przekroju od 6 mm² do 16 mm² (zależnie od sposobu ułożenia i długości linii).
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji, jednak zaleca się zachowanie pionowej orientacji dla optymalnego chłodzenia konwekcyjnego.

FAQ

1. Czy rozłącznik SV 340 posiada funkcję zabezpieczenia nadprądowego?
Nie, model SV 340 jest rozłącznikiem izolacyjnym, co oznacza, że służy do manewrowania obwodami i zapewnienia przerwy izolacyjnej. Do ochrony przed zwarciami i przeciążeniami należy zastosować odpowiednie wyłączniki nadprądowe lub bezpieczniki.

2. Czy można go stosować jako wyłącznik główny w domu jednorodzinnym?
Tak, prąd 40A oraz 3 bieguny sprawiają, że jest to bardzo częsty wybór na rozłącznik główny w domowych rozdzielnicach zasilanych trójfazowo.

3. Jaka jest różnica między rozłącznikiem 3P a 4P?
Rozłącznik 3P rozłącza trzy fazy (L1, L2, L3), natomiast model 4P rozłącza dodatkowo tor neutralny (N). Wybór zależy od specyfiki układu sieciowego i wymagań projektowych danej instalacji.
