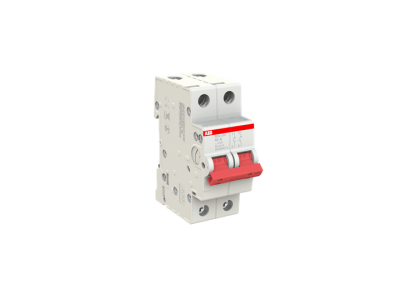

Rozłącznik modułowy 40A 2p, pro M compact, SHD202/40 | 2CDD272111R0040 ABB

Alternatywny kod produktu: 2CDD272111R0040

Opis i Kluczowe Cechy

Rozłącznik modułowy ABB SHD202/40 z serii pro M compact to dwubiegunowy rozłącznik izolacyjny o prądzie znamionowym 40 A. Przeznaczony do bezpiecznego odłączania obwodów elektrycznych od źródła zasilania, zapewniając widoczną przerwę izolacyjną. Kompaktowa konstrukcja i sprawdzona jakość ABB gwarantują niezawodność w codziennej eksploatacji.

• Prąd znamionowy 40 A: umożliwia obsługę obwodów o znacznym obciążeniu, zapewniając bezpieczne rozłączanie bez ryzyka przegrzania styków.
• 2 bieguny (2P): odłącza jednocześnie oba przewody fazowe (L1, L2) – idealne do obwodów jednofazowych z podwójnym zabezpieczeniem lub wybranych aplikacji trójfazowych.
• Seria pro M compact: gwarantuje kompatybilność z aparaturą modułową ABB, ułatwia integrację w rozdzielnicach TH35.
• Funkcja izolacyjna: zapewnia widoczną przerwę w obwodzie, co jest kluczowe przy pracach serwisowych i konserwacyjnych.

Zgodność z Normami

Rozłącznik SHD202/40 spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE. Produkt jest zgodny z międzynarodowymi standardami bezpieczeństwa dla aparatury modułowej, co potwierdza jego niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Rozłącznik izolacyjny ABB znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odcięcie napięcia w obwodzie. Sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących rozdzielnic.

• Jako główny wyłącznik odłączający zasilanie w rozdzielnicach mieszkaniowych i biurowych.
• Do bezpiecznego odłączania obwodów oświetleniowych, gniazd wtyczkowych lub urządzeń przemysłowych podczas konserwacji.
• W maszynach i szafach sterowniczych jako element odcinający zasilanie przed pracami serwisowymi.
• Razem z wyłącznikami nadprądowymi i różnicowoprądowymi jako część kompleksowej rozdzielnicy.

Wskazówki Montażowe

Montaż i demontaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że obwód jest odłączony od napięcia. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do obciążenia prądowego (maks. 40 A) oraz zgodnie z dokumentacją techniczną producenta. Zalecany moment dokręcania zacisków oraz dopuszczalne przekroje przewodów znajdują się w karcie katalogowej ABB.

FAQ

• Czy rozłącznik SHD202/40 może pracować pod obciążeniem? Tak, został zaprojektowany do rozłączania prądu znamionowego 40 A w normalnych warunkach pracy. Nie jest jednak przeznaczony do wyłączania prądów zwarciowych – w takim przypadku należy zastosować odpowiedni wyłącznik nadprądowy.
• Jaki stopień ochrony IP ma ten rozłącznik? Podobnie jak większość aparatury modułowej przeznaczonej do rozdzielnic, posiada stopień ochrony IP20 (osłona palca). Pełna szczelność jest zapewniona dopiero po zamontowaniu w rozdzielnicy o odpowiedniej klasie IP.
• Czy można użyć go jako rozłącznika głównego w instalacji trójfazowej? Rozłącznik jest dwubiegunowy, dlatego odłącza tylko dwie fazy. W sieci trójfazowej (3N~) do odcięcia wszystkich faz potrzebny jest rozłącznik 4-biegunowy lub trzy oddzielne rozłączniki 2P (z zachowaniem odpowiednich odstępów).
