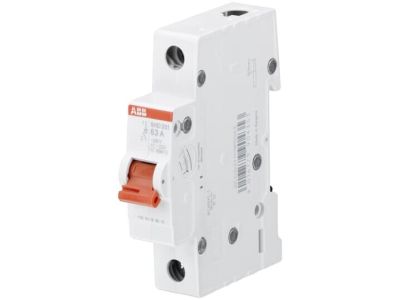

Rozłącznik modułowy 32A 1p, pro M compact, SHD201/32 | 2CDD271111R0032 ABB

Alternatywny kod produktu: 2CDD271111R0032

Opis i Kluczowe Cechy

Rozłącznik modułowy SHD201/32 (symbol 2CDD271111R0032) w wersji 1-biegunowej (1P) o prądzie znamionowym 32A należy do serii pro M compact. Urządzenie zapewnia pewne odłączanie obwodu elektrycznego, co jest kluczowe podczas prac konserwacyjnych lub awaryjnych. Standardowa szerokość modułu 18 mm ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 32A: Zapewnia bezpieczną pracę obwodów o maksymalnym obciążeniu 32A, odpowiedni do zabezpieczenia linii zasilających gniazda, oświetlenie lub mniejsze odbiorniki przemysłowe.
• 1-biegunowa konstrukcja (1P): Umożliwia selektywne odłączanie fazy bez wpływu na przewód neutralny, co upraszcza diagnostykę i prace serwisowe.
• Szerokość modułu 18 mm: Kompaktowa budowa pozwala na gęste upakowanie w rozdzielnicy, co optymalizuje przestrzeń montażową.
• Prosta obsługa dźwignią: Intuicyjny mechanizm otwarcia/ zamknięcia gwarantuje szybkie i bezbłędne działanie nawet w warunkach stresowych.
• Niezawodność działania: Zaprojektowany do pracy w ciężkich warunkach przemysłowych i domowych, z żywotnością mechaniczną i elektryczną zgodną z normami.

Zgodność z Normami

Rozłącznik SHD201/32 spełnia wymagania norm europejskich dotyczących aparatury modułowej. Został zaprojektowany zgodnie z normami EN 60947-3 oraz posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i niezawodność w eksploatacji.

Zastosowanie

Rozłącznik modułowy SHD201/32 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest selektywne odłączanie obwodów.

• Zabezpieczenie linii zasilających gniazda wtykowe w budynkach mieszkalnych i biurowych.
• Odłączanie obwodów oświetleniowych w pomieszczeniach przemysłowych lub magazynowych.
• Stosowany jako element bezpiecznego wyłączania urządzeń w systemach automatyki budynkowej.
• Wyłącznik serwisowy w szafach sterowniczych maszyn przemysłowych.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zainstalować w rozdzielnicy na szynie DIN, zachowując odpowiednią szerokość modułu. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Po montażu należy sprawdzić poprawność działania dźwigni oraz stan styków. W przypadku podłączania przewodów zaleca się stosowanie odpowiednich końcówek kablowych i momentów dokręcania zgodnych z dokumentacją techniczną.

FAQ

• Czy rozłącznik SHD201/32 nadaje się do instalacji zewnętrznych? Nie – urządzenie przeznaczone jest do stosowania w suchych, chronionych przed wilgocią pomieszczeniach wewnętrznych. Do instalacji zewnętrznych wymagana jest obudowa o odpowiednim stopniu ochrony IP.
• Jaki jest maksymalny przekrój przewodów, jakie można podłączyć? Dopuszczalny przekrój przewodów nie został podany w danych produktu. Zaleca się stosowanie przewodów o przekroju zgodnym z wymaganiami instalacji i normami PN-HD 60364.
• Czy rozłącznik posiada zabezpieczenie przeciwprzepięciowe? Nie – SHD201/32 jest rozłącznikiem izolacyjnym bez wbudowanych zabezpieczeń przeciwprzepięciowych. W instalacjach narażonych na przepięcia zaleca się stosowanie dodatkowych ochronników.
