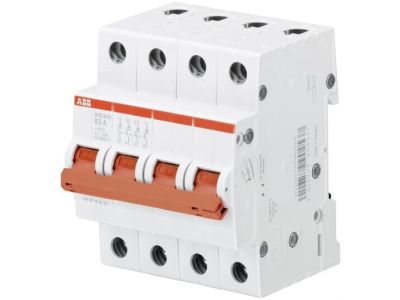

Rozłącznik modułowy 25A 4p, pro M compact, SHD204/25 | 2CDD274111R0025 ABB

Alternatywny kod produktu: 2CDD274111R0025

Opis i Kluczowe Cechy

Rozłącznik modułowy SHD204/25 (symbol 2CDD274111R0025) to 4-biegunowe urządzenie przeznaczone do izolowania obwodów elektrycznych w instalacjach niskiego napięcia. Zaprojektowany w kompaktowej obudowie typu pro M compact, zapewnia niezawodne działanie przy prądzie znamionowym 25A. Umożliwia bezpieczną obsługę pod napięciem dzięki izolacyjnym osłonom oraz wyraźnej widoczności stanu załączenia/rozłączenia.

• 4-biegunowa konstrukcja: Odpowiednie rozwiązanie do izolowania wszystkich faz i neutralnego w obwodach trójfazowych, zapewniając pełną izolację układu.
• Prąd znamionowy 25A: Przeznaczony do obwodów o średnim obciążeniu, takich jak linie zasilające maszyny przemysłowe, rozdzielnice budynkowe czy instalacje fotowoltaiczne.
• Izolacyjne osłony: Chronią użytkownika przed przypadkowym dotykiem części czynnych podczas manipulacji dźwignią, minimalizując ryzyko porażenia prądem.
• Kompaktowa budowa pro M compact: Umożliwia montaż w standardowych rozdzielnicach modułowych o szerokości 9 mm na biegun, oszczędzając miejsce w szafie elektrycznej.
• Wyraźna widoczność stanu pracy: Przejrzysta dźwignia oraz oznaczenie stanu „I” (załączony) i „O” (rozłączony) ułatwiają szybkie zidentyfikowanie stanu obwodu.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących rozłączników izolacyjnych, w tym normy PN-EN 60947-3 oraz IEC 60947-3. Posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo użytkowania i zgodność z dyrektywami unijnymi.

Zastosowanie

Rozłącznik modułowy SHD204/25 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających pewnego i widocznego izolowania obwodów.

• Izolowanie obwodów zasilających maszyny i urządzenia przemysłowe w celu przeprowadzenia konserwacji lub naprawy bez konieczności wyłączania całej instalacji.
• Zabezpieczanie instalacji fotowoltaicznych podczas prac serwisowych – izolacja stringów ogniw przed podłączeniem do falownika.
• Stosowanie w rozdzielnicach budynkowych jako główne urządzenie izolacyjne dla obwodów trójfazowych, w tym zasilania gniazd i odbiorników o większym poborze mocy.
• Wykorzystanie w szafach sterowniczych maszyn jako element zabezpieczający przed niekontrolowanym załączeniem układu podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia. Urządzenie należy montować na szynie TH35 w rozdzielnicy modułowej, zachowując odpowiednią szerokość montażową (9 mm na biegun). Dźwignię należy ustawić w pozycji „O” (rozłączony) przed podłączeniem przewodów. Przewody fazowe i neutralny należy podłączyć zgodnie z oznaczeniami na urządzeniu, z zachowaniem odpowiedniego momentu dokręcania połączeń (szczegóły w dokumentacji producenta). Po zakończeniu montażu należy przeprowadzić próbę działania, upewniając się, że dźwignia prawidłowo przełącza stan obwodu.

FAQ

• Czy rozłącznik SHD204/25 można stosować jako wyłącznik główny instalacji? Tak, urządzenie spełnia wymagania normy PN-EN 60947-3 dla rozłączników izolacyjnych i może pełnić funkcję głównego urządzenia izolującego w instalacjach trójfazowych o prądzie znamionowym do 25A.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzymuje rozłącznik? Maksymalny prąd zwarciowy nie został określony w dostępnych danych. Zaleca się stosowanie go w obwodach zabezpieczonych odpowiednimi zabezpieczeniami nadprądowymi o odpowiedniej charakterystyce.
• Czy rozłącznik posiada możliwość plombowania? Tak, konstrukcja urządzenia umożliwia plombowanie dźwigni w położeniu „O” (rozłączony), co zapobiega przypadkowemu załączeniu obwodu przez nieuprawnione osoby.
