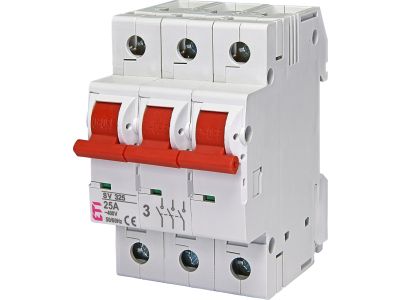

Rozłącznik modułowy 25A 3P 400V SV325 | 002423322 Eti

Alternatywny kod produktu: SV 325

Opis i Kluczowe Cechy

Rozłącznik modułowy SV325 o numerze katalogowym 2423322 to wysokiej klasy aparat elektryczny zaprojektowany przez renomowanego producenta ETI. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na efektywne zarządzanie obciążeniem w obwodach trójfazowych o napięciu znamionowym 400 V AC. Jako aparat trójbiegunowy (3P), umożliwia jednoczesne i bezpieczne odłączenie wszystkich trzech faz zasilających, co jest kluczowe dla zapewnienia bezpieczeństwa personelu serwisowego oraz ochrony urządzeń końcowych.

• Konstrukcja modułowa: Aparat jest przystosowany do montażu na standardowej szynie TH-35 (DIN), co gwarantuje pełną kompatybilność z nowoczesnymi rozdzielnicami modułowymi.
• Bezpieczeństwo eksploatacji: Rozłącznik SV325 posiada funkcję plombowania dźwigni zarówno w pozycji załączonej (ON), jak i wyłączonej (OFF), co zapobiega nieautoryzowanemu dostępowi do sterowania zasilaniem.
• Wysoka trwałość: Solidna obudowa wykonana z materiałów odpornych na wysokie temperatury zapewnia długowieczność urządzenia nawet w wymagających warunkach przemysłowych.
• Brak wyzwalaczy nadprądowych: Urządzenie pełni funkcję czystego łącznika izolacyjnego, co oznacza, że nie posiada wbudowanych członów termicznych ani magnetycznych, skupiając się na niezawodnym przewodzeniu i rozłączaniu prądów roboczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnienie wymagań normy IEC/EN 60947-3 gwarantuje, że rozłącznik SV325 spełnia najwyższe standardy w zakresie zdolności łączeniowej oraz wytrzymałości dielektrycznej. Posiadanie odpowiednich certyfikatów potwierdza bezpieczeństwo użytkowania w instalacjach profesjonalnych na terenie całej Unii Europejskiej.

Zastosowanie

Rozłączniki serii SV znajdują szerokie zastosowanie w sektorze elektroenergetycznym. Są idealnym rozwiązaniem jako wyłączniki główne w rozdzielnicach mieszkaniowych, gdzie wymagane jest pewne odcięcie zasilania całego obiektu. W budownictwie przemysłowym sprawdzają się jako indywidualne łączniki w szafach sterowniczych oraz aparatach technologicznych. Dzięki swojej niezawodności, są często wybierane przez prefabrykatorów rozdzielnic do separacji obwodów pomocniczych oraz głównych torów prądowych o mniejszym obciążeniu.

Wskazówki Montażowe

Montaż rozłącznika SV325 powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie należy zatrzasnąć na szynie DIN 35 mm. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka. Konstrukcja zacisków umożliwia pewne trzymanie przewodów o różnych przekrojach, co ułatwia integrację z istniejącym okablowaniem.

FAQ

• Czy rozłącznik SV325 chroni przed zwarciem? Nie, rozłącznik modułowy SV325 nie posiada wbudowanych zabezpieczeń nadprądowych ani zwarciowych. Służy wyłącznie do ręcznego załączania i rozłączania obwodów. W instalacji musi być poprzedzony odpowiednim zabezpieczeniem (np. bezpiecznikiem topikowym lub wyłącznikiem nadprądowym).
• Czy można zablokować rozłącznik przed przypadkowym załączeniem? Tak, konstrukcja aparatu umożliwia plombowanie dźwigni w pozycji OFF, co jest standardową procedurą podczas prac konserwacyjnych.
• Czy urządzenie nadaje się do pracy w sieciach 3-fazowych? Tak, model SV325 jest aparatem 3-biegunowym, dedykowanym do pracy w sieciach trójfazowych o napięciu znamionowym 400 V.
