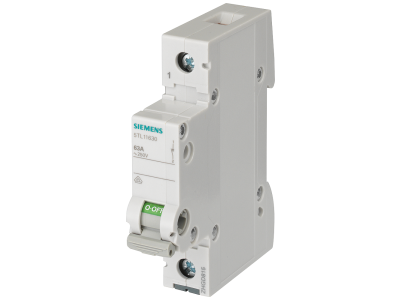

Rozłącznik modułowy 1P 63A, SENTRON | 5TL1163-0 Siemens

Opis i Kluczowe Cechy

Rozłącznik modułowy Siemens z serii SENTRON o numerze katalogowym 5TL1163-0 to zaawansowany aparat elektryczny zaprojektowany do niezawodnego sterowania obwodami w instalacjach budynkowych oraz przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczne manewrowanie obciążeniami o znacznej mocy. Jako aparat 1-biegunowy (1P), doskonale sprawdza się w selektywnym rozłączaniu poszczególnych faz instalacji.

• Wysoka obciążalność: Prąd znamionowy 63 A umożliwia pracę w wymagających układach zasilania.
• Wskaźnik stanu: Wyraźny, zintegrowany wskaźnik położenia styków pozwala na błyskawiczną weryfikację stanu pracy urządzenia, co podnosi poziom bezpieczeństwa obsługi.
• Nowoczesny design: Spójna linia wzornicza z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi Siemens zapewnia estetyczny wygląd całej rozdzielnicy.
• Ochrona przed dotykiem: Zastosowanie technologii reach-round gwarantuje bezpieczeństwo instalatora podczas prac montażowych i konserwacyjnych.
• Innowacyjny system suwakowy: Umożliwia beznarzędziowy demontaż urządzenia z szyny montażowej DIN, nawet jeśli jest ono połączone z innymi aparatami za pomocą szyn zbiorczych.

Zgodność z Normami

Aparatura modułowa Siemens 5TL1 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej najwyższą jakość i niezawodność w ekstremalnych warunkach pracy:

• EN 60947-1: Urządzenie spełnia wymagania dla rozłączników izolacyjnych, co oznacza, że zapewnia bezpieczną przerwę izolacyjną w obwodzie elektrycznym.
• EN 60204-1: Zgodność z tą normą pozwala na stosowanie rozłącznika jako wyłącznika głównego w układach sterowania maszyn i urządzeń, służącego do skutecznego odłączania zasilania w celach serwisowych.

Zastosowanie

Dzięki swojej uniwersalności i solidnej konstrukcji, rozłącznik 5TL1163-0 znajduje szerokie zastosowanie w różnych sektorach:

• Infrastruktura budynkowa: Sterowanie oświetleniem, systemami HVAC oraz zasilaniem ogólnym w budynkach biurowych i mieszkalnych.
• Przemysł: Wyłącznik główny w szafach sterowniczych maszyn, rozłączanie silników elektrycznych oraz innych odbiorników o charakterze indukcyjnym i rezystancyjnym.
• Rozdzielnice główne i podrozdzielnice: Jako element izolacyjny pozwalający na bezpieczne prowadzenie prac modernizacyjnych w obrębie konkretnego obwodu.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Montaż na szynie: Urządzenie jest przystosowane do standardowej szyny montażowej DIN 35 mm. Dzięki zatrzaskom suwakowym montaż jest szybki i pewny.
• Podłączenie przewodów: Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekroje przewodów: Zaciski są przystosowane do przyłączenia przewodów o przekrojach odpowiadających prądowi 63 A, co zapewnia stabilne przesyłanie energii bez nadmiernych spadków napięcia.
• Pozycjonowanie: Możliwość montażu w dowolnej pozycji ułatwia aranżację wnętrza rozdzielnicy.

FAQ

• Czy ten rozłącznik może pełnić funkcję zabezpieczenia nadmiarowo-prądowego? Nie, model 5TL1163-0 jest rozłącznikiem izolacyjnym służącym do manewrowania obwodami. Do ochrony przed zwarciami i przeciążeniami należy zastosować odpowiedni wyłącznik nadmiarowo-prądowy.
• Czy urządzenie posiada wskaźnik zadziałania? Tak, aparat wyposażony jest w dobrze widoczny wskaźnik stanu wyłącznika, informujący o aktualnym położeniu styków (załączony/wyłączony).
• Czy można go zdemontować bez zdejmowania szyny zbiorczej? Tak, dzięki specjalnemu systemowi suwakowemu Siemens, wymiana lub demontaż aparatu z szyny DIN jest możliwy bez konieczności demontażu całego systemu szynowania.
