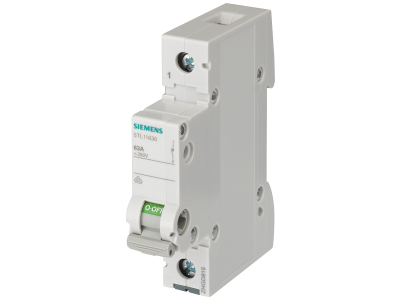

Rozłącznik modułowy 1P 32A, SENTRON | 5TL1132-0 Siemens

Opis i Kluczowe Cechy

Rozłącznik modułowy Siemens z serii SENTRON, o numerze katalogowym 5TL1132-0, to wysokiej klasy aparat elektryczny zaprojektowany do precyzyjnego sterowania obwodami w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32 A, co pozwala na bezpieczne i efektywne załączanie oraz rozłączanie odbiorników o znacznej mocy. Dzięki nowoczesnej konstrukcji 1-biegunowej (1P), aparat ten zajmuje minimalną przestrzeń w rozdzielnicy, zachowując przy tym pełną funkcjonalność rozłącznika izolacyjnego.

• Wysoka obciążalność: Prąd znamionowy 32 A umożliwia sterowanie szerokim spektrum urządzeń, od obwodów oświetleniowych po silniki elektryczne.
• Wskaźnik stanu pracy: Wyraźny, zintegrowany wskaźnik położenia styków pozwala na błyskawiczną weryfikację stanu obwodu, co znacząco podnosi bezpieczeństwo personelu technicznego.
• Ergonomia i design: Nowoczesne wzornictwo serii 5TL1 zapewnia pełną spójność wizualną z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi marki Siemens, tworząc estetyczny i profesjonalny wygląd całej rozdzielnicy.
• Bezpieczeństwo montażu: Zastosowanie ochrony typu reach-round oraz zabezpieczeń przed dotykiem części pod napięciem minimalizuje ryzyko porażenia podczas prac instalacyjnych i konserwacyjnych.

Zgodność z Normami

Aparatura modułowa Siemens 5TL1 została zaprojektowana i przetestowana zgodnie z najbardziej rygorystycznymi normami międzynarodowymi, co gwarantuje jej niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia wymagania normy EN 60947-1, co klasyfikuje je jako pełnoprawny rozłącznik izolacyjny. Dodatkowo, zgodnie z wytycznymi normy EN 60204-1, produkt może być z powodzeniem stosowany jako wyłącznik główny, służący do bezpiecznego odłączania zasilania od maszyn i całych sekcji instalacji elektrycznej w celach serwisowych.

Zastosowanie

Rozłącznik 5TL1132-0 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, komercyjnym, jak i w zaawansowanej infrastrukturze przemysłowej. Jest idealnym rozwiązaniem do:

• Ręcznego sterowania obwodami oświetleniowymi w budynkach biurowych i halach magazynowych.
• Bezpośredniego załączania i wyłączania silników elektrycznych o mniejszej mocy.
• Pełnienia funkcji rozłącznika głównego w mniejszych rozdzielnicach sterowniczych.
• Izolowania poszczególnych sekcji instalacji w celu przeprowadzenia bezpiecznych prac modernizacyjnych.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki zastosowaniu innowacyjnych rozwiązań konstrukcyjnych. Rozłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Kluczowym ułatwieniem jest system beznarzędziowego demontażu – dzięki wygodnej obsłudze suwakowej, aparat można zdjąć z szyny montażowej lub układu szyn zbiorczych bez konieczności użycia śrubokręta, co drastycznie skraca czas przestojów serwisowych. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy ten rozłącznik może pracować jako wyłącznik główny? Tak, zgodnie z normą EN 60204-1, model ten jest dopuszczony do stosowania jako wyłącznik główny do odłączania instalacji.
• Czy urządzenie wymaga specjalistycznych narzędzi do demontażu z szyny? Nie, dzięki zastosowaniu ręcznej obsługi suwakowej, demontaż z szyny montażowej odbywa się całkowicie beznarzędziowo.
• Czy produkt jest kompatybilny z innymi aparatami Siemens? Tak, seria 5TL1 jest w pełni zintegrowana wzorniczo i technicznie z pozostałą aparaturą modułową Siemens SENTRON, co ułatwia mostkowanie i estetyczny montaż.
