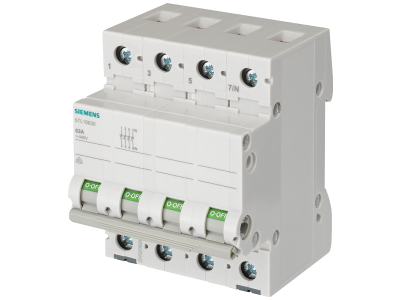

Rozłącznik modułowy 125A 3P+N 400V TP+N | 5TL1692-0 Siemens

Alternatywny kod produktu: 5TL16920

Opis i Kluczowe Cechy

Rozłącznik modułowy Siemens 5TL1692-0 o prądzie znamionowym 125 A i napięciu znamionowym 400 V, w konfiguracji 3-biegunowej z neutralnym (3P+N). Przeznaczony do montażu na szynie TH35, zapewnia bezpieczne załączanie i wyłączanie obwodów elektrycznych o znacznym obciążeniu oraz może być stosowany jako rozłącznik izolacyjny zgodny z EN 60947-1 i wyłącznik główny według EN 60204-1. Szerokość modułu nie została podana w danych producenta.

• Prąd znamionowy 125 A: bezpieczna praca w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków – idealny do zasilania odbiorników przemysłowych i infrastrukturalnych.
• Napięcie znamionowe 400 V AC: przystosowany do sieci trójfazowych niskiego napięcia, typowych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Konfiguracja 3P+N: umożliwia rozłączanie wszystkich trzech faz oraz przewodu neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Zastosowanie jako rozłącznik izolacyjny (EN 60947-1) i wyłącznik główny (EN 60204-1): spełnia wymogi norm dla odłączania obwodów w celach konserwacyjnych i jako główny punkt rozłączania zasilania maszyn.
• Beznarzędziowe zdejmowanie z szyny TH35: wygodny mechanizm suwakowy przyspiesza montaż i demontaż bez użycia narzędzi.
• Wyraźny wskaźnik stanu wyłącznika: wizualna kontrola pozycji załączony/wyłączony zwiększa bezpieczeństwo obsługi.

Zgodność z Normami

Rozłącznik Siemens 5TL1692-0 spełnia wymagania norm EN 60947-1 (rozłączniki izolacyjne) oraz EN 60204-1 (wyłączniki główne maszyn). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik modułowy 5TL1692-0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne odłączanie obwodów trójfazowych z przewodem neutralnym.

• Główny wyłącznik zasilania w rozdzielnicach przemysłowych i budynkowych – umożliwia odcięcie dopływu energii do całej instalacji.
• Rozłącznik izolacyjny dla maszyn i urządzeń – zapewnia bezpieczne warunki podczas prac konserwacyjnych zgodnie z EN 60204-1.
• Sterowanie i odłączanie odbiorników trójfazowych, takich jak centrale wentylacyjne, pompy, sprężarki czy silniki.
• Zastosowanie w infrastrukturze krytycznej (np. oświetlenie awaryjne, zasilanie UPS) – dzięki wysokiej obciążalności prądowej 125 A.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Rozłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Należy stosować przewody o przekroju dobranym do obciążenia 125 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków śrubowych należy sprawdzić w dokumentacji producenta. Przed uruchomieniem upewnić się, że wszystkie połączenia są stabilne i zabezpieczone przed przypadkowym rozłączeniem.

FAQ

• Czy rozłącznik 5TL1692-0 posiada podświetlenie dźwigni? W dostarczonych danych nie ma informacji o podświetleniu – model standardowy nie wyposażony jest w diodę sygnalizacyjną. Stan załączenia/wyłączenia sygnalizowany jest mechanicznie poprzez położenie dźwigni oraz wskaźnik na obudowie.
• Jaki stopień ochrony (IP) ma ten rozłącznik? Producent nie podał konkretnego stopnia IP dla tego modelu. W typowych warunkach montażu wewnątrz rozdzielnicy modułowej przyjmuje się ochronę przed dotykiem (IP2X), co jest standardem dla aparatury modułowej.
• Czy rozłącznik może być używany jako wyłącznik awaryjny (stop awaryjny)? Rozłącznik 5TL1692-0 można stosować jako wyłącznik główny do odłączania instalacji zgodnie z EN 60204-1, co spełnia funkcję bezpiecznego odcięcia zasilania. Nie jest jednak przeznaczony do zastosowań jako przycisk stopu awaryjnego wymagającego bezpośredniego wyzwalania trzpieniem lub linką – w takich przypadkach należy używać dedykowanych wyłączników awaryjnych.
