Rozłącznik modułowy 125A 3P 400V TP | 5TL1392-0 Siemens

Alternatywny kod produktu: 5TL13920

Opis i Kluczowe Cechy

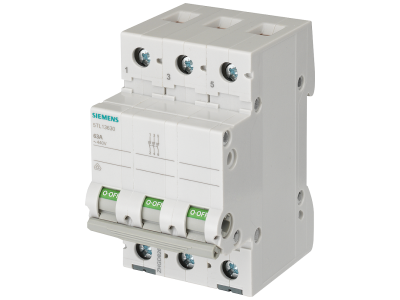

Rozłącznik modułowy Siemens 5TL1392-0 z serii 5TL1 to urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych w instalacjach przemysłowych i infrastrukturalnych. Dzięki znamionowemu prądowi 125 A i napięciu 400 V (3P) umożliwia niezawodne sterowanie odbiornikami o dużym poborze mocy.

• Prąd znamionowy 125 A: Zapewnia bezpieczną pracę przy znacznym obciążeniu, eliminując ryzyko przegrzania styków.
• Konfiguracja 3-biegunowa (3P): Umożliwia jednoczesne odłączanie wszystkich faz w obwodach trójfazowych.
• Napięcie znamionowe 400 V AC: Przystosowane do standardowych sieci niskiego napięcia w budynkach i przemyśle.
• Beznarzędziowe zdejmowanie z szyny DIN: Ułatwia szybki montaż i demontaż bez użycia narzędzi.
• Widoczny wskaźnik stanu wyłącznika: Pozwala na szybką wizualną kontrolę pozycji załącz / wyłącz.

Zgodność z Normami

Rozłącznik modułowy Siemens 5TL1392-0 spełnia wymagania norm EN 60947-1 (urządzenia rozłączające) oraz EN 60204-1 (bezpieczeństwo maszyn – wyłączniki główne). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Dzięki swojej konstrukcji i parametrom rozłącznik może być stosowany w roli głównego wyłącznika instalacji oraz rozłącznika izolacyjnego. Typowe scenariusze użycia obejmują:

• Odłączanie i załączanie oświetlenia w obiektach przemysłowych i komercyjnych.
• Sterowanie silnikami elektrycznymi – jako wyłącznik główny zgodnie z EN 60204-1.
• Rozłącznik izolacyjny w rozdzielnicach głównych i podrozdzielnicach, zapewniający bezpieczne odcięcie napięcia do prac serwisowych.
• Zastosowanie w infrastrukturze budynkowej jako element systemu dystrybucji energii.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicach modułowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest odłączony od źródła. Moment dokręcania zacisków oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną producenta, aby zapewnić prawidłowe połączenie i uniknąć przegrzania.

FAQ

• Czy rozłącznik może być używany jako rozłącznik izolacyjny? Tak, zgodnie z normą EN 60947-1 urządzenie spełnia wymagania dla rozłączników izolacyjnych, co pozwala na bezpieczne odcięcie napięcia w obwodzie.
• Jaki jest stopień ochrony (IP) tego rozłącznika? Aparatura modułowa tego typu standardowo posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Dokładny IP dla konkretnego modelu należy sprawdzić w karcie katalogowej.
• Czy urządzenie posiada wskaźnik pozycji załącz / wyłącz? Tak, wyłącznik wyposażony jest w widoczny wskaźnik stanu, który informuje o aktualnej pozycji styku (załączony / wyłączony).
