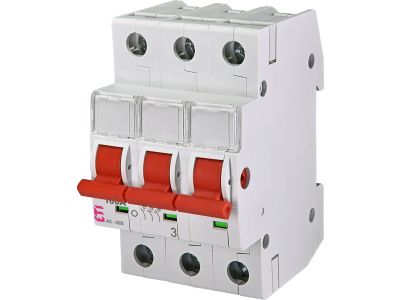

Rozłącznik modułowy 100A 3P 400V SV 3100 | 002423316 Eti

Opis i Kluczowe Cechy

Rozłącznik modułowy SV 3100 marki ETI to wysokiej klasy aparat elektryczny zaprojektowany do pracy w najbardziej wymagających instalacjach. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100A, co pozwala na bezpieczne zarządzanie zasilaniem w rozdzielnicach o dużej mocy. Jako rozłącznik trójbiegunowy (3P), zapewnia on jednoczesne odcięcie trzech faz w obwodach prądu przemiennego o napięciu znamionowym 400V.

• Podwójny mechanizm rozłączania: Zastosowanie innowacyjnego, podwójnego mechanizmu zwiększa niezawodność aparatu i gwarantuje skuteczne przerwanie obwodu nawet przy częstym użytkowaniu.
• Możliwość plombowania: Konstrukcja dźwigni pozwala na zabezpieczenie urządzenia plombą zarówno w pozycji załączonej (ON), jak i wyłączonej (OFF), co jest kluczowe dla zachowania procedur bezpieczeństwa LOTO (Lockout/Tagout).
• Etykieta identyfikacyjna: Front obudowy został wyposażony w dedykowane miejsce na opis, co ułatwia przejrzystą identyfikację obwodów w rozbudowanych systemach rozdzielczych.
• Solidna konstrukcja: Prosta, a zarazem wytrzymała budowa mechaniczna przekłada się na długą żywotność urządzenia i minimalizację ryzyka awarii.

Zgodność z Normami

Rozłącznik izolacyjny SV 3100 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Spełnia on wymagania techniczne stawiane rozłącznikom izolacyjnym, co potwierdza jego zdolność do bezpiecznego odizolowania części instalacji od źródła zasilania. Brak wbudowanych wyzwalaczy nadprądowych sprawia, że urządzenie to idealnie współpracuje z dedykowanymi zabezpieczeniami (bezpiecznikami lub wyłącznikami nadprądowymi), pełniąc funkcję nadrzędnego elementu sterującego.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, rozłącznik ETI SV 3100 znajduje szerokie zastosowanie w różnych sektorach:

• Budownictwo mieszkaniowe: Stosowany jako wyłącznik główny w domowych rozdzielnicach, umożliwiający szybkie odcięcie zasilania całego obiektu.
• Przemysł: Wykorzystywany w szafach sterowniczych i rozdzielnicach technologicznych jako lokalny łącznik izolacyjny dla maszyn i urządzeń o dużym poborze mocy.
• Infrastruktura komercyjna: Idealny do biurowców, centrów handlowych i obiektów użyteczności publicznej, gdzie wymagana jest wysoka niezawodność i czytelność opisu obwodów.

Wskazówki Montażowe

Montaż rozłącznika SV 3100 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TH35), co zapewnia kompatybilność z większością nowoczesnych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów przy prądzie 100A. Zaleca się stosowanie przewodów o przekroju dostosowanym do maksymalnego obciążenia prądowego urządzenia.

FAQ

• Czy rozłącznik SV 3100 chroni przed zwarciem? Nie, rozłączniki serii SV nie posiadają wbudowanych członów nadmiarowo-prądowych ani zwarciowych. Służą wyłącznie do manewrowania prądami roboczymi i zapewnienia bezpiecznej przerwy izolacyjnej.
• Czy można go zablokować przed niepowołanym załączeniem? Tak, konstrukcja aparatu umożliwia założenie plomby w pozycji OFF, co uniemożliwia przypadkowe podanie napięcia podczas prac serwisowych.
• Czy urządzenie posiada wskaźnik zadziałania? Położenie dźwigni napędowej jednoznacznie wskazuje stan styków, a dodatkowe miejsce na etykietę pozwala na precyzyjne opisanie funkcji aparatu w rozdzielnicy.
