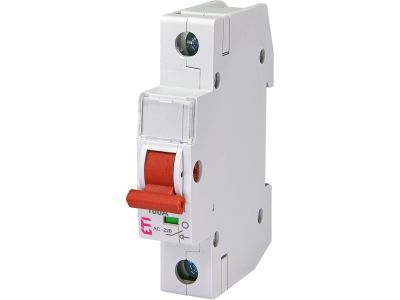

Rozłącznik modułowy 100A 1P 230/400V SV 1100 | 002423116 Eti

Opis i Kluczowe Cechy

Rozłącznik modułowy SV 1100 o prądzie znamionowym 100A to wysokiej klasy aparat elektryczny zaprojektowany przez renomowanego producenta ETI. Urządzenie to pełni funkcję rozłącznika izolacyjnego, co oznacza, że zapewnia bezpieczną przerwę izolacyjną w obwodzie elektrycznym, niezbędną podczas prac konserwacyjnych lub serwisowych. Solidna i prosta konstrukcja aparatu gwarantuje jego niezawodność nawet w najbardziej wymagających warunkach eksploatacyjnych. Kluczowym atutem modelu SV 1100 jest zastosowanie podwójnego mechanizmu rozłączania, który znacząco podnosi poziom bezpieczeństwa poprzez pewne i szybkie przerwanie styków.

• Prąd znamionowy 100A: Pozwala na obsługę obwodów o dużym obciążeniu, typowych dla rozdzielnic głównych.
• Konstrukcja 1-biegunowa (1P): Przeznaczona do pracy w instalacjach jednofazowych lub jako element składowy większych systemów.
• Napięcie znamionowe 230/400V: Uniwersalność zastosowania w standardowych sieciach niskiego napięcia.
• Możliwość plombowania: Konstrukcja umożliwia zabezpieczenie aparatu plombą zarówno w pozycji załączonej (ON), jak i wyłączonej (OFF), co zapobiega nieautoryzowanemu dostępowi.
• Pole opisowe: Wyposażenie w specjalne miejsce na etykietę pozwala na czytelne oznaczenie obwodu, co ułatwia identyfikację podczas eksploatacji.

Zgodność z Normami

Rozłącznik izolacyjny SV 1100 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Brak wbudowanych wyzwalaczy nadprądowych sprawia, że urządzenie to jest dedykowane ściśle do funkcji łączeniowych i izolacyjnych, spełniając wymagania stawiane rozłącznikom głównym. Produkt przeszedł testy jakościowe ETI, co potwierdza jego trwałość mechaniczną i elektryczną w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, rozłącznik SV 1100 znajduje szerokie zastosowanie w różnych sektorach:

• Budownictwo mieszkaniowe: Jako główny wyłącznik zasilania w domowych rozdzielnicach elektrycznych.
• Przemysł: W szafach sterowniczych i rozdzielnicach obiektowych jako element odcinający zasilanie od poszczególnych sekcji maszynowych.
• Instalacje komercyjne: W biurowcach i obiektach użyteczności publicznej do bezpiecznego zarządzania energią.
• Indywidualne łączniki: W specjalistycznych instalacjach elektroenergetycznych wymagających pewnego odłączenia odbiorników o mocy do 100A.

Wskazówki Montażowe

Montaż rozłącznika SV 1100 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów przy prądzie 100A. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Dzięki kompaktowej budowie modułowej, aparat idealnie komponuje się z inną aparaturą modułową w rozdzielnicy, zajmując minimalną ilość miejsca.

FAQ

• Czy rozłącznik SV 1100 chroni przed zwarciem? Nie, rozłączniki serii SV nie posiadają wbudowanych członów nadprądowych ani zwarciowych. Służą wyłącznie do manewrowania prądami roboczymi i zapewnienia izolacji.
• Czy mogę zablokować rozłącznik przed przypadkowym załączeniem? Tak, konstrukcja pozwala na plombowanie dźwigni w pozycji OFF, co jest kluczowe dla bezpieczeństwa osób pracujących przy instalacji.
• Czy urządzenie posiada wskaźnik zadziałania? Rozłącznik posiada wyraźne oznaczenia pozycji styków na dźwigni oraz dedykowane miejsce na etykietę opisową dla lepszej organizacji pracy w rozdzielnicy.
