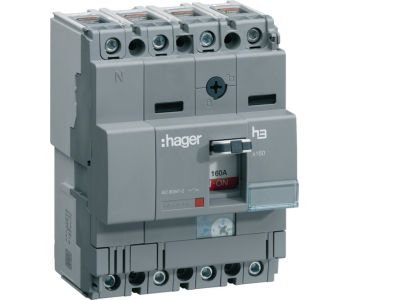

Rozłącznik mocy x160 4P 160A | HCA161H Hager

Opis i Kluczowe Cechy

Rozłącznik mocy x160 HCA161H to 4-biegunowy odłącznik izolacyjny o prądzie znamionowym 160 A, przeznaczony do ręcznego łączenia i rozłączania obwodów elektrycznych obciążonych prądem znamionowym. Urządzenie nie posiada wyzwalaczy przeciążeniowych ani zwarciowych, co wymaga stosowania zewnętrznych zabezpieczeń nadprądowych, ale zapewnia pełną funkcję odłącznika głównego. Sprawdzi się w rozdzielnicach głównych i podrozdzielnicach jako niezawodny element bezpiecznego odcięcia zasilania.

• Prąd znamionowy 160 A: umożliwia bezpieczną pracę w obwodach o wysokim obciążeniu bez ryzyka przegrzania styków – idealny do dużych odbiorników przemysłowych i rozdzielnic głównych.
• 4 bieguny (4P): jednoczesne rozłączanie wszystkich przewodów fazowych i neutralnego (N) dla pełnego odizolowania instalacji.
• Ręczne załączanie i rozłączanie: wyraźna, mechaniczna sygnalizacja pozycji (styk rozwarty/zwarty) – gwarantuje pewną informację o stanie obwodu.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: urządzenie pełni funkcję odłącznika izolacyjnego, nie zabezpiecza przed przeciążeniem – wymaga szeregowego włączenia odpowiednich zabezpieczeń (wyłączników nadprądowych lub bezpieczników).
• Konstrukcja kompaktowa: przystosowana do montażu modułowego w rozdzielnicach na standardowej szynie TH35 (zgodność z systemem DIN).

Zgodność z Normami

Rozłącznik mocy HCA161H spełnia wymagania europejskich norm dla rozłączników izolacyjnych oraz posiada certyfikat CE. Konstrukcja i parametry są zgodne z obowiązującymi standardami dla aparatury modułowej (m.in. IEC/EN 60947-3 dla rozłączników, odłączników i przełączników). Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Rozłącznik x160 4P 160A dedykowany jest do ręcznego odłączania obwodów pod obciążeniem oraz do bezpiecznej izolacji instalacji podczas prac konserwacyjnych. Sprawdza się w następujących scenariuszach:

• Jako rozłącznik główny w rozdzielnicach głównych (RG) i podrozdzielnicach (RGN) w budynkach przemysłowych, magazynowych i komercyjnych.
• Do odłączania obwodów zasilających duże odbiorniki, takie jak silniki, piece, maszyny produkcyjne czy centrale wentylacyjne.
• W instalacjach wymagających ręcznego, beznapięciowego przełączania źródła zasilania (np. agregat prądotwórczy) – jako odłącznik bezpieczeństwa.
• Jako element zabezpieczający przed przypadkowym załączeniem podczas konserwacji – wyraźna pozycja "wyłączony" i możliwość zablokowania kłódką (jeśli przewidziano w konstrukcji – sprawdź instrukcję).

Wskazówki Montażowe

Montaż rozłącznika mocy powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów dobierz do prądu znamionowego 160 A oraz warunków środowiskowych (zalecany przekrój min. 70 mm² Cu w zależności od długości i temperatury). Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją techniczną producenta, aby uniknąć przegrzania i utraty stabilności połączeń.

FAQ

• Dlaczego rozłącznik nie ma wyzwalaczy przeciążeniowych? Rozłącznik mocy pełni funkcję odłącznika izolacyjnego, a nie wyłącznika nadprądowego. Jego zadaniem jest bezpieczne rozłączenie obwodu pod obciążeniem oraz widoczne odizolowanie instalacji. Ochrona przed przeciążeniem i zwarciem musi być zapewniona przez osobne zabezpieczenia (np. wyłącznik nadprądowy lub bezpiecznik) zainstalowane szeregowo przed rozłącznikiem.
• Czy rozłącznik ma podświetlenie lub sygnalizację LED? W standardowej wersji HCA161H nie przewidziano podświetlenia. Sygnalizacja pozycji styków realizowana jest mechanicznie – wyraźne oznaczenie I (ON) / O (OFF) na dźwigni. Do sygnalizacji optycznej można zastosować dodatkowy styk pomocniczy lub lampkę sygnalizacyjną (osprzęt nie w zestawie).
• Jaki jest stopień ochrony tego rozłącznika? Producent nie podaje konkretnej wartości IP w dostępnych danych. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę przed dotykiem IP20 od strony czołowej, przy czym rozdzielnica zapewnia wyższy stopień ochrony. W razie pracy w trudnych warunkach środowiskowych (wilgoć, pył) należy zamontować rozłącznik w obudowie o odpowiednim IP.
