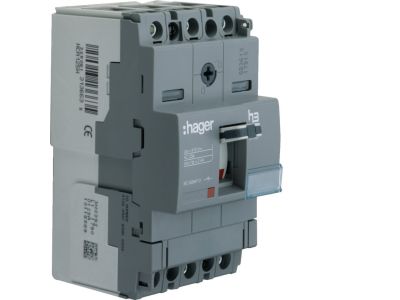

Rozłącznik mocy x160 3P 125A | HCA125H Hager

Opis i Kluczowe Cechy

Rozłącznik mocy x160 HCA125H to 3‑biegunowy ręczny rozłącznik o prądzie znamionowym 125 A, przeznaczony do łączenia i rozłączania obwodów obciążonych prądami znamionowymi. Nie posiada wyzwalaczy przeciążeniowych ani zwarciowych, co czyni go niezawodnym elementem do roli rozłącznika głównego lub odłącznika izolacyjnego. Jego kompaktowa budowa umożliwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 125 A: pozwala bezpiecznie przerywać obwody o znacznym obciążeniu, bez ryzyka przegrzania styków podczas normalnej eksploatacji.
• 3 bieguny (3P): dedykowany do obwodów trójfazowych, umożliwia jednoczesne odłączanie wszystkich faz.
• Ręczne załączanie i rozłączanie: prosta, mechaniczna obsługa zapewnia pewne i powtarzalne przełączanie bez konieczności stosowania siłowników elektrycznych.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: idealny jako odłącznik izolacyjny – wymaga zastosowania dodatkowych zabezpieczeń w obwodzie.

Zgodność z Normami

Rozłącznik HCA125H jest zaprojektowany zgodnie z europejskimi standardami oraz wymaganiami dyrektyw dla sprzętu elektrycznego. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi normami bezpieczeństwa. Dokładne numery norm są dostępne w dokumentacji technicznej producenta.

Zastosowanie

Rozłącznik mocy x160 znajduje zastosowanie tam, gdzie wymagane jest ręczne, bezpieczne odłączenie napięcia w obwodach trójfazowych – zarówno w obiektach przemysłowych, jak i komercyjnych. Dzięki brakowi wyzwalaczy sprawdza się jako odłącznik izolacyjny, a nie jako zabezpieczenie przeciążeniowe.

• Jako rozłącznik główny w rozdzielnicach głównych i podrozdzielnicach – umożliwia bezpieczne odcięcie zasilania całej instalacji.
• Jako odłącznik izolacyjny w obwodach maszyn i urządzeń – pozwala na wykonanie prac serwisowych przy gwarantowanym braku napięcia.
• W układach sterowania i automatyki budynkowej jako element ręcznego przełączania zasilania szaf sterowniczych.
• W aplikacjach wymagających widocznej przerwy izolacyjnej – konstrukcja rozłącznika zapewnia potwierdzenie rozłączenia.

Wskazówki Montażowe

Montaż rozłącznika HCA125H powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest wyłączony spod napięcia. Urządzenie montuje się na szynie DIN TH35. Moment dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, aby zapewnić pewne połączenie i zapobiec przegrzewaniu.

FAQ

• Czy rozłącznik HCA125H ma podświetlenie? Nie, jest to standardowy rozłącznik ręczny, nie wyposażony w elementy podświetlające. Stan załączenia / rozłączenia można odczytać po mechanicznym wskaźniku położenia dźwigni.
• Jaki jest stopień ochrony tego rozłącznika? Producent nie deklaruje konkretnego stopnia IP dla tego modelu. Typowo aparatura modułowa montowana w rozdzielnicy osiąga ochronę IP20 (brak ochrony przed wilgocią). W warunkach zwiększonego zapylenia lub wilgotności należy umieścić rozłącznik w obudowie o odpowiednim stopniu ochrony.
• Czy rozłącznik może być używany jako wyłącznik awaryjny? Rozłącznik mocy x160 służy do odłączania obciążenia w normalnej pracy, ale nie posiada wyzwalaczy przeciążeniowych ani zwarciowych. Nie zastępuje wyłącznika nadprądowego ani różnicowoprądowego – do funkcji wyłącznika awaryjnego wymagane jest dodatkowe zabezpieczenie w obwodzie.
