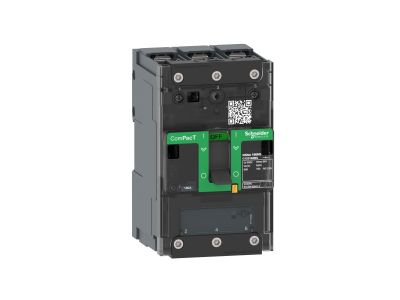

Rozłącznik mocy NSXm 100NA 3P, ComPacT NSXm | C113100BS Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik mocy ComPacT NSXm 100NA 3P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o nowoczesnych systemach rozdziału energii niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na bezpieczne i efektywne zarządzanie obciążeniami w instalacjach przemysłowych oraz komercyjnych. Dzięki zastosowaniu technologii 3-biegunowej (3P), rozłącznik zapewnia pełną kontrolę nad wszystkimi fazami roboczymi układu.

• Kompaktowa budowa: Seria NSXm wyróżnia się zredukowanymi wymiarami, co pozwala na znaczną oszczędność miejsca w rozdzielnicach elektrycznych bez kompromisów w zakresie wydajności.
• Wysoka trwałość mechaniczna: Solidna konstrukcja gwarantuje długą żywotność urządzenia, nawet przy częstych operacjach łączeniowych.
• Zintegrowane zaciski EverLink: Innowacyjna technologia zacisków zapewnia trwały docisk przewodów, eliminując ryzyko poluzowania się połączeń pod wpływem drgań lub zmian temperatury.
• Przezroczysta osłona: Umożliwia szybką inspekcję wizualną styków i stanu urządzenia, co podnosi poziom bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Rozłącznik NSXm 100NA spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Posiada również certyfikację CE oraz liczne atesty branżowe, co czyni go dopuszczonym do użytku w najbardziej wymagających projektach elektroenergetycznych na całym świecie.

Zastosowanie

Rozłącznik ComPacT NSXm 100NA znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Rozdzielnicach głównych i oddziałowych: Jako główny element izolacyjny pozwalający na bezpieczne odłączenie zasilania od wybranych sekcji instalacji.
• Przemyśle: Do sterowania i zabezpieczania maszyn oraz linii produkcyjnych, gdzie wymagana jest niezawodność i szybka reakcja.
• Budownictwie komercyjnym: W biurowcach, centrach handlowych i obiektach użyteczności publicznej do zarządzania infrastrukturą energetyczną.
• Systemach OEM: Jako komponent w prefabrykowanych szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Rozłącznik NSXm 100NA jest przystosowany do montażu na standardowej szynie DIN lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować klucz dynamometryczny, aby uzyskać zalecany przez producenta moment dokręcania zacisków, co zapobiega przegrzewaniu się styków.
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów izolacyjnych od innych aparatów oraz metalowych części obudowy zgodnie z dokumentacją techniczną.
• Orientacja: Urządzenie może być montowane w pionie lub poziomie, co zwiększa elastyczność projektowania układu rozdzielnicy.

FAQ

• Czy rozłącznik NSXm 100NA posiada funkcję zabezpieczenia nadprądowego? Nie, model 100NA jest rozłącznikiem izolacyjnym, co oznacza, że służy do bezpiecznego otwierania i zamykania obwodów pod obciążeniem, ale nie posiada wbudowanych wyzwalaczy termiczno-magnetycznych.
• Czy do urządzenia można dołączyć akcesoria pomocnicze? Tak, seria ComPacT NSXm jest w pełni modułowa i pozwala na montaż styków pomocniczych, wyzwalaczy wzrostowych oraz napędów obrotowych.
• Jaki jest stopień ochrony tego urządzenia? Standardowo urządzenie posiada stopień ochrony IP40 od strony czołowej (po zamontowaniu w rozdzielnicy), co chroni przed dostępem do części niebezpiecznych.
