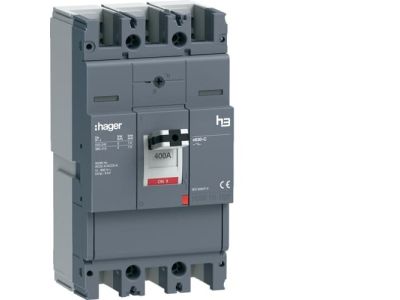

Rozłącznik mocy h3 x630 3P 400A MCCB | HCJ400AR Hager

Opis i Kluczowe Cechy

Rozłącznik mocy h3 x630 3P 400A MCCB o numerze katalogowym HCJ400AR to zaawansowane rozwiązanie od renomowanego producenta HAGER, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 400 A, co pozwala na bezpieczne i efektywne zarządzanie obciążeniami w rozdzielnicach głównych i obiektowych. Jako aparat typu MCCB (Moulded Case Circuit Breaker), rozłącznik ten łączy w sobie kompaktową budowę z wysoką wytrzymałością mechaniczną i elektryczną.

• Trójbiegunowa konstrukcja (3P): Zapewnia pełną kontrolę nad trzema fazami układu zasilania, co jest standardem w przemysłowych instalacjach trójfazowych.
• Wysoka zdolność łączeniowa: Seria h3 x630 została zoptymalizowana pod kątem pracy w trudnych warunkach, gwarantując niezawodność nawet przy częstych operacjach łączeniowych.
• Ergonomiczna dźwignia: Wyraźna sygnalizacja stanu styków oraz płynna praca mechanizmu napędowego ułatwiają codzienną eksploatację i serwisowanie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Rozłącznik spełnia wymagania normy PN-EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i projektanci mają pewność, że aparat zachowa swoje właściwości izolacyjne oraz zdolność do przewodzenia prądów roboczych i przeciążeniowych w określonych warunkach.

Zastosowanie

Rozłącznik HCJ400AR znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym wyborem do:

• Głównych tablic rozdzielczych w budynkach biurowych i centrach handlowych.
• Zabezpieczania i rozłączania linii zasilających w zakładach produkcyjnych.
• Systemów zasilania rezerwowego, gdzie wymagane jest pewne odcięcie źródła energii.
• Infrastruktury krytycznej, wymagającej aparatury o wysokim stopniu niezawodności.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować klucz dynamometryczny, aby zapewnić odpowiedni docisk zacisków prądowych, co zapobiega przegrzewaniu się styków przy prądzie 400 A.
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów izolacyjnych od metalowych części obudowy rozdzielnicy jest kluczowe dla bezpieczeństwa przeciwporażeniowego.
• Pozycja montażu: Aparat jest przystosowany do montażu na płycie montażowej wewnątrz szaf rozdzielczych serii x630, co zapewnia optymalne chłodzenie i stabilność mechaniczną.

FAQ

1. Czy rozłącznik HCJ400AR posiada funkcję wyzwalania nadprądowego?
Prezentowany model to rozłącznik mocy, który służy do manewrowania obwodami pod obciążeniem. W celu zapewnienia ochrony przed zwarciami i przeciążeniami należy zweryfikować, czy dany wariant posiada zintegrowany wyzwalacz, czy wymaga współpracy z dodatkowymi zabezpieczeniami.

2. Jakie akcesoria można zamontować w tym urządzeniu?
System h3 od HAGER pozwala na doposażenie rozłącznika w styki pomocnicze, styki alarmowe oraz wyzwalacze wzrostowe lub podnapięciowe, co znacząco rozszerza funkcjonalność aparatu w systemach automatyki.

3. Czy urządzenie może pracować w temperaturze powyżej 40°C?
Tak, jednak przy pracy w podwyższonej temperaturze otoczenia należy uwzględnić współczynniki korekcyjne dla prądu znamionowego 400 A zgodnie z dokumentacją techniczną producenta.
