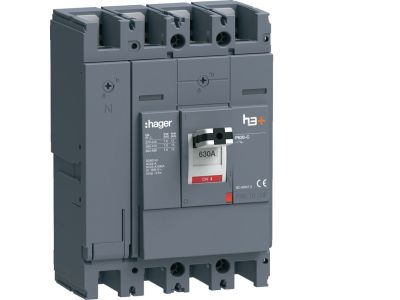

Rozłącznik mocy h3+ P630 4P 630A | HCW631AR Hager

Opis i Kluczowe Cechy

Rozłącznik mocy h3+ P630 (symbol HCW631AR) to czterobiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych w instalacjach przemysłowych i rozdzielniach. Charakteryzuje się nominalnym prądem ciągłym 630A i napięciem znamionowym do 690V AC, co zapewnia niezawodną pracę w wymagających warunkach. Wysoka wytrzymałość mechaniczna i łatwość obsługi czynią go niezbędnym elementem każdej nowoczesnej rozdzielnicy.

• 4-biegunowa konstrukcja (4P): Pozwala na jednoczesne odłączanie wszystkich faz i przewodu neutralnego, eliminując ryzyko niepełnego odcięcia zasilania.
• Prąd znamionowy 630A: Wysoka obciążalność prądowa – odpowiedni do zasilania dużych odbiorników przemysłowych, maszyn i urządzeń o wysokim poborze mocy.
• Napięcie znamionowe do 690V AC: Kompatybilność z szerokim zakresem napięć w instalacjach przemysłowych i budowlanych.
• Wytrzymałość mechaniczna: Solidna konstrukcja zapewnia długą żywotność nawet przy częstym użytkowaniu w ciężkich warunkach środowiskowych.
• Łatwa obsługa i konserwacja: Ergonomiczna dźwignia i czytelne oznaczenia ułatwiają identyfikację i obsługę urządzenia.

Zgodność z Normami

Rozłącznik spełnia wymagania norm europejskich i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi aparatury łączeniowej, m.in. IEC 60947-3 oraz EN 60947-3. Gwarantuje bezpieczeństwo pracy w instalacjach niskiego i średniego napięcia.

Zastosowanie

Rozłącznik mocy h3+ P630 znajduje zastosowanie w instalacjach przemysłowych, maszynach i urządzeniach wymagających pewnego odłączania zasilania. Idealny do montażu w rozdzielniach, szafach sterowniczych oraz skrzynkach łączeniowych.

• Odłączanie zasilania głównych obwodów w rozdzielniach przemysłowych.
• Stosowany jako główny wyłącznik zasilania dla maszyn i urządzeń o wysokim poborze prądu.
• Bezpieczne odłączanie obwodów w przypadku awarii lub konieczności konserwacji.
• Montaż w rozdzielnicach budowlanych i przemysłowych jako element zabezpieczający.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować w odpowiednio dobranej obudowie (np. rozdzielnicy) z zachowaniem minimalnych odstępów izolacyjnych. Oznaczyć końce przewodów zgodnie z normą i podłączyć w sposób trwały, zachowując odpowiedni moment dokręcania. Przed uruchomieniem należy sprawdzić poprawność połączeń i przeprowadzić test działania dźwigni. Regularne przeglądy stanu technicznego i konserwacja (czyszczenie styków, dokręcanie połączeń) wydłużają żywotność urządzenia.

FAQ

• Czy rozłącznik jest wyposażony w zabezpieczenie zwarciowe? Rozłącznik mocy h3+ P630 nie posiada wbudowanego zabezpieczenia zwarciowego. Pełni rolę urządzenia odłączającego, dlatego w instalacji powinny być zastosowane dodatkowe zabezpieczenia, np. wyłączniki instalacyjne.
• Jakie jest maksymalne napięcie znamionowe? Maksymalne napięcie znamionowe wynosi 690V AC.
• Czy rozłącznik nadaje się do montażu w szafach sterowniczych? Tak, urządzenie zostało zaprojektowane z myślą o montażu w szafach sterowniczych i rozdzielnicach przemysłowych, z zachowaniem odpowiednich odstępów izolacyjnych.
