Rozłącznik mocy h3+ P630 3P 400A | HCW400AR Hager

Opis i Kluczowe Cechy

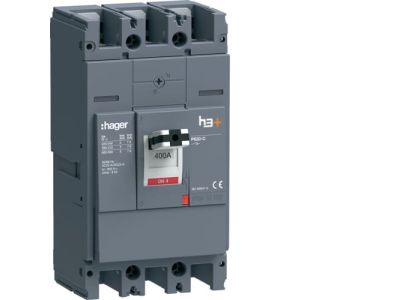

Rozłącznik mocy h3+ P630 3P 400A o numerze katalogowym HCW400AR to zaawansowany aparat łączeniowy zaprojektowany przez renomowaną firmę HAGER. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 400 A, co pozwala na bezpieczne i efektywne zarządzanie energią w rozdzielnicach głównych oraz podrozdzielnicach o dużym obciążeniu. Konstrukcja 3-biegunowa (3P) zapewnia pełną kontrolę nad wszystkimi fazami układu trójfazowego. Dzięki zastosowaniu nowoczesnej technologii h3+, aparat ten oferuje wysoką wytrzymałość mechaniczną oraz elektryczną, co przekłada się na długoletnią, bezawaryjną eksploatację w wymagających warunkach przemysłowych. Obudowa typu P630 gwarantuje optymalne odprowadzanie ciepła, minimalizując ryzyko przegrzania styków nawet przy pełnym obciążeniu roboczym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Rozłącznik spełnia wymagania normy PN-EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Posiada certyfikację CE, co dopuszcza go do obrotu na rynku europejskim, oraz spełnia dyrektywy dotyczące ograniczenia substancji niebezpiecznych (RoHS). Dzięki temu projektanci i instalatorzy mają pewność, że stosują komponenty zgodne z aktualnymi przepisami prawa budowlanego i energetycznego.

Zastosowanie

Rozłącznik HCW400AR znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Głównych tablic rozdzielczych w budynkach biurowych i centrach handlowych.
• Zabezpieczania i izolowania sekcji zasilających w zakładach produkcyjnych.
• Systemów zasilania gwarantowanego, gdzie wymagane jest pewne odłączenie odbiorników.
• Infrastruktury technicznej, takiej jak przepompownie czy systemy wentylacji wielkokubaturowej.

Dzięki wysokiej zdolności łączeniowej, aparat ten doskonale sprawdza się jako główny element odcinający zasilanie w sytuacjach serwisowych lub awaryjnych.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych określonego w dokumentacji technicznej, aby uniknąć wzrostu rezystancji zestykowej i nadmiernego nagrzewania się zacisków.
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów izolacyjnych od metalowych części obudowy rozdzielnicy jest kluczowe dla bezpieczeństwa przeciwporażeniowego.
• Podłączenie przewodów: Zaleca się stosowanie odpowiednich końcówek kablowych lub szyn miedzianych, aby zapewnić maksymalną powierzchnię styku z zaciskami aparatu.
• Pozycja montażu: Aparat może być montowany w pionie lub poziomie, zależnie od konfiguracji szyn zbiorczych w rozdzielnicy.

FAQ

• Czy rozłącznik posiada funkcję wyzwalania nadprądowego? Nie, model HCW400AR to rozłącznik mocy, służący do izolowania obwodów i manewrowania prądami roboczymi. Do ochrony przed zwarciami i przeciążeniami należy zastosować odpowiednie wyłączniki nadprądowe lub bezpieczniki.
• Jaki jest stopień ochrony tego urządzenia? Sam aparat posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem palcem do części niebezpiecznych. Właściwy stopień ochrony całego układu zależy od obudowy, w której zostanie zamontowany.
• Czy można do niego dołączyć styki pomocnicze? Tak, system h3+ firmy HAGER przewiduje możliwość rozbudowy o akcesoria takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy silnikowe.
