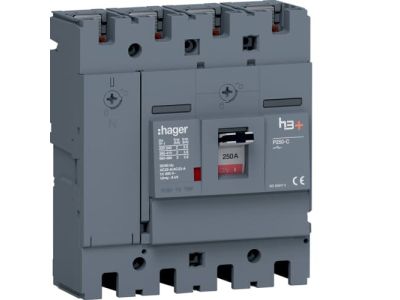

Rozłącznik mocy h3+ P250 4P 250A | HCT251AR Hager

Opis i Kluczowe Cechy

Rozłącznik mocy h3+ P250 4-biegunowy (symbol HCT251AR) to wysokowydajne urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych o prądzie do 250A. Zaprojektowany z myślą o instalacjach przemysłowych i rozdzielniach, zapewnia skuteczną izolację łuku elektrycznego oraz niezawodną separację obwodów. Montaż na szynie DIN ułatwia integrację z systemami modułowymi.

• 4-biegunowa konstrukcja: Pozwala na pełne odłączenie wszystkich faz oraz przewodu neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Prąd znamionowy 250A: Przeznaczony do obwodów o dużym obciążeniu, zapewniający stabilną pracę w warunkach przemysłowych.
• Zintegrowana izolacja łuku elektrycznego: Minimalizuje ryzyko powstania zwarć i uszkodzeń podczas operacji łączeniowych.
• Montaż na szynie DIN: Umożliwia szybki i precyzyjny montaż w szafach rozdzielczych oraz sterowniczych.
• Klasa ochrony IP20: Ochrona przed przypadkowym dotykiem części czynnych, zapewniająca bezpieczeństwo personelu.

Zgodność z Normami

Rozłącznik mocy h3+ P250 4P 250A spełnia wymagania normy PN-EN 60947-3 dotyczącej rozłączników i odłączników niskonapięciowych. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik h3+ P250 znajduje zastosowanie w instalacjach wymagających pewnej i bezpiecznej separacji obwodów o dużym obciążeniu prądowym.

• Rozdzielnice przemysłowe i budynkowe – do odłączania odbiorników o mocy do 250A.
• Szafy sterownicze maszyn i urządzeń – zabezpieczenie przed niekontrolowanym załączeniem podczas prac konserwacyjnych.
• Instalacje fotowoltaiczne – odłączanie stringów o wysokim prądzie.
• Obiekty infrastruktury krytycznej – niezawodne rozwiązanie dla systemów wymagających ciągłości zasilania.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu zasilania w całym obwodzie. Urządzenie należy montować na szynie DIN zgodnie z normą PN-EN 60715. Zaciski przyłączeniowe dostosowane są do przewodów o przekroju do 120 mm² (dla faz) i 70 mm² (dla neutralnego). Zaleca się stosowanie odpowiednich momentów dokręcania zgodnie z dokumentacją techniczną. Po montażu przeprowadzić testy izolacji i funkcjonalności.

FAQ

• Czy rozłącznik posiada zabezpieczenie przed zwarciem? Nie – jest to rozłącznik, a nie wyłącznik. Do ochrony przed zwarciem należy stosować dodatkowe zabezpieczenia (np. bezpieczniki lub wyłączniki nadprądowe).
• Jaki jest maksymalny przekrój przewodów przyłączeniowych? Urządzenie obsługuje przewody o maksymalnym przekroju 120 mm² dla biegunów fazowych i 70 mm² dla neutralnego.
• Czy można stosować ten rozłącznik w instalacjach DC? Dane produktu nie określają możliwości stosowania w obwodach prądu stałego. Zaleca się stosowanie wyłącznie w instalacjach AC zgodnie z przeznaczeniem.
