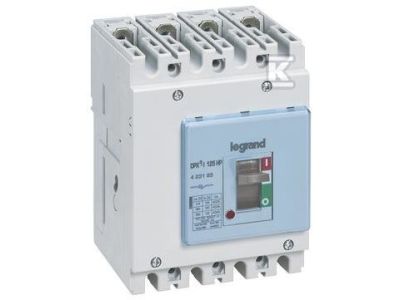

Rozłącznik mocy DPX3-I HP 125 125A 4P | 423185 Legrand

Opis i Kluczowe Cechy

Rozłącznik mocy DPX3-I HP 125 o numerze katalogowym 423185 to zaawansowany aparat łączeniowy renomowanej marki Legrand, stworzony z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125 A, co pozwala na stabilne i bezpieczne zarządzanie przepływem energii w obwodach o dużym obciążeniu. Konstrukcja 4-biegunowa (4P) gwarantuje pełne odizolowanie wszystkich trzech faz oraz toru neutralnego, co jest kluczowym wymogiem w nowoczesnych instalacjach przemysłowych i komercyjnych. Seria High Performance (HP) wyróżnia się kompaktową obudową przy zachowaniu najwyższych parametrów elektrycznych, co pozwala na oszczędność miejsca w rozdzielnicy bez kompromisów w zakresie bezpieczeństwa.

• Prąd znamionowy (In): 125 A – idealny do zasilania głównych sekcji odbiorczych.
• Konfiguracja 4P: Zapewnia pełne bezpieczeństwo poprzez rozłączanie toru N.
• Trwałość mechaniczna: Wysoka odporność na cykle łączeniowe gwarantuje wieloletnią bezawaryjną pracę.
• Kompaktowa budowa: Ułatwia montaż w gęsto upakowanych polach rozdzielczych.

Zgodność z Normami

Rozłącznik DPX3-I HP 125 został zaprojektowany i wykonany zgodnie z rygorystyczną normą IEC/EN 60947-3. Norma ta określa wymagania dla rozłączników izolacyjnych, potwierdzając ich zdolność do bezpiecznego manewrowania prądami roboczymi oraz zapewnienia widocznej lub pewnej przerwy izolacyjnej. Produkt posiada certyfikat CE oraz spełnia wymagania dyrektyw niskonapięciowych, co czyni go dopuszczonym do użytku w najbardziej wymagających projektach infrastrukturalnych na terenie Unii Europejskiej.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej wytrzymałości, model 423185 znajduje zastosowanie w wielu obszarach:

• Przemysł: Jako główny rozłącznik w szafach sterowniczych i rozdzielnicach maszynowych.
• Budownictwo komercyjne: Systemy zasilania w biurowcach, galeriach handlowych oraz hotelach.
• Infrastruktura: Rozdzielnice główne w budynkach użyteczności publicznej.
• Układy zasilania rezerwowego: Element systemów przełączania źródeł zasilania (SZR).

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na płycie montażowej w rozdzielnicach typu XL3, a przy użyciu odpowiednich adapterów, również na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych – zbyt słabe dokręcenie może prowadzić do wzrostu rezystancji i przegrzewania styków, natomiast zbyt silne może uszkodzić gwinty. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 125 A oraz regularną kontrolę połączeń w ramach przeglądów okresowych rozdzielnicy.

FAQ

• Czy ten aparat posiada wyzwalacz termomagnetyczny? Nie, DPX3-I HP 125 to rozłącznik mocy, a nie wyłącznik nadprądowy. Służy do izolowania obwodów, a nie do ochrony przed zwarciami i przeciążeniami.
• Czy do rozłącznika można dołożyć styki pomocnicze? Tak, konstrukcja serii DPX3-I pozwala na doposażenie aparatu w akcesoria dodatkowe, takie jak styki pomocnicze czy wyzwalacze wzrostowe.
• Jaki jest stopień ochrony tego urządzenia? Sam aparat posiada stopień ochrony IP40 od czoła (po zamontowaniu w rozdzielnicy z odpowiednią maskownicą), co chroni przed dostępem do części czynnych.
