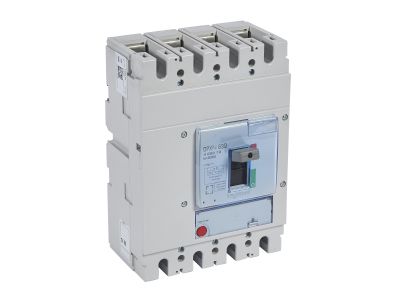

Rozłącznik mocy DPX3-I 630 4P 630A | 422219 Legrand

Opis i Kluczowe Cechy

Rozłącznik mocy DPX3-I 630 4P 630A (indeks 422219) to izolacyjny rozłącznik przeznaczony do bezpiecznego rozłączania obwodów obciążonych prądem znamionowym 630 A przy napięciu do 500 V~. Kategoria użytkowania AC23A i DC23A potwierdza zdolność do rozłączania obciążeń silnikowych, rezystancyjnych oraz prądu stałego. Wyposażony w zaciski śrubowe płaskie oraz przegrody izolacyjne ułatwiające montaż i zwiększające bezpieczeństwo. Urządzenie nie posiada wyzwalaczy przeciążeniowych i zwarciowych – wymaga stosowania zewnętrznych zabezpieczeń nadprądowych.

• Prąd znamionowy In 630 A: umożliwia rozłączanie obwodów o dużym obciążeniu, stosowanych w instalacjach przemysłowych i komercyjnych.
• Napięcie znamionowe 500 V~, 50 Hz: odpowiedni dla typowych sieci niskiego napięcia.
• Kategoria użytkowania AC23A / DC23A: gwarantuje zdolność do rozłączania obciążeń silnikowych oraz rezystancyjnych przy prądzie znamionowym.
• 4 bieguny (4P): pozwala na rozłączanie wszystkich przewodów roboczych w systemie trójfazowym z neutralnym.
• Możliwość plombowania nastaw: zabezpiecza przed nieautoryzowaną manipulacją, zwiększając bezpieczeństwo instalacji.
• Wyposażenie fabryczne: zaciski śrubowe płaskie oraz przegrody izolacyjne ułatwiają prawidłowy montaż i chronią przed przypadkowym kontaktem.

Zgodność z Normami

Rozłącznik DPX3-I 630 spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach jako rozłącznik izolacyjny.

Zastosowanie

Rozłącznik mocy DPX3-I 630 4P 630A przeznaczony jest do rozłączania obwodów obciążonych prądem znamionowym w instalacjach przemysłowych, komercyjnych oraz w systemach dystrybucji energii.

• Jako główny rozłącznik w rozdzielnicach głównych i podrozdzielnicach.
• Do bezpiecznego odłączania obwodów silnikowych, grzejnych, oświetleniowych.
• W systemach zasilania awaryjnego i sieciach IT.
• Jako element odłącznika izolacyjnego w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Urządzenie montować na płycie montażowej lub w rozdzielnicy zgodnie z zaleceniami producenta. Przekrój przewodów dobrać do prądu znamionowego 630 A. Momenty dokręcania zacisków oraz inne szczegóły montażu – postępować według dokumentacji technicznej dostarczonej z produktem.

FAQ

• Czy rozłącznik DPX3-I 630 posiada wbudowane zabezpieczenie przeciążeniowe? Nie, jest to rozłącznik izolacyjny (kategoria AC23A/DC23A) przeznaczony wyłącznie do rozłączania obwodów pod obciążeniem. Wymaga zastosowania zewnętrznych zabezpieczeń nadprądowych, takich jak wyłączniki nadmiarowe lub bezpieczniki.
• Czy można go stosować w obwodach prądu stałego? Tak, kategoria użytkowania DC23A potwierdza zdolność do rozłączania obwodów prądu stałego, jednak maksymalne napięcie stałe nie zostało podane w dostępnych danych. Należy sprawdzić pełną dokumentację techniczną producenta.
• Czy możliwe jest plombowanie ustawień? Tak, rozłącznik wyposażono w możliwość plombowania, co zabezpiecza przed przypadkowym lub nieautoryzowanym przełączeniem i zwiększa bezpieczeństwo eksploatacji.
